商用汽車上的金屬復合材料取代

控制成本和重量

高動抗壓強度

多方位的HiAnt工程設計服務項目

對兩部空氣凈化托架的檢測確認，含高占比玻纖的加強型聚酰胺還可以用以取代 商用汽車輛上的金屬復合材料。這兩臺空氣過濾器將于今年年底逐漸安裝于梅賽德斯奔馳新款奔馳的Actros重型卡車。這種構造部件由朗盛榮譽出品的玻纖占一半重量的聚酰胺66(PA 66)原材料Durethan(杜力頓)AKV 50 H2.0做成。他們是第一款作為梅賽德斯奔馳奔馳卡車空氣凈化系統軟件載重零部件的塑膠托架。“大家發布的這個構造原材料與原來選用不銹鋼板材設計方案的部件對比，可以大幅度減少產品成本，但仍能考慮對動抗壓強度的高規定。除此之外，部件的重量共可降低2.9KG，等同于緩解了原重量一半之上，”朗盛性能卓越原材料市場部商用汽車輛大客戶經理Jürgen Horstmann表明。

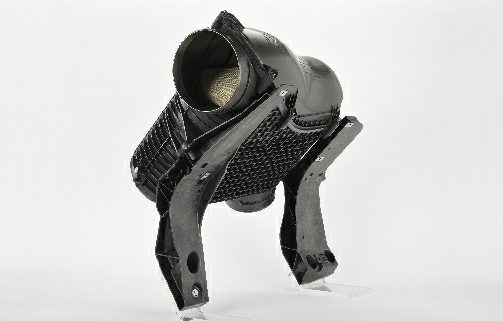

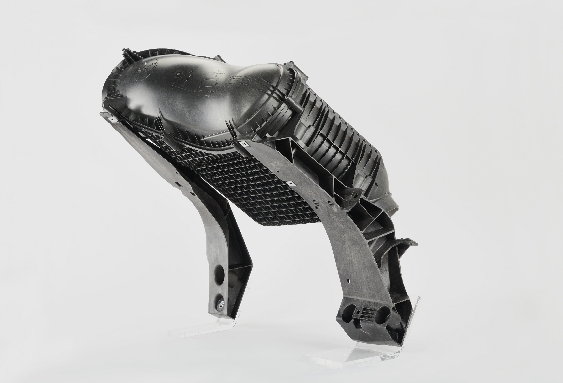

兩部安裝于梅賽德斯奔馳新款奔馳Actros重型卡車的空氣過濾器托架由Durethan AKV 50 H2.0做成。這款聚酰胺66原材料所含玻纖成份達總重量的50%，與原來應用的鋼制部件對比可大幅度降低成本費，且仍能考慮對動態性抗壓強度的高規定。

此類托架由BBPKunststoffwerkMarbachBaier GmbH生產制造，用以Daimler貨車。在設計方案部件的另外，BBP更為其打造出了經濟發展的生產制造生產流程。企業坐落于法國馬爾巴赫，其模貝設計部為幾何圖形構造繁瑣的部件開發設計了一套模貝核心理念。“模貝中有很多型芯，這規定制冷系統具有繁雜的波浪狀設計方案，”BBP首席總裁Horst Hauke詳細介紹說。

根據酸堿性檢測

空氣過濾器和安裝在其正下方的保險杠的總安裝重量為7.9KG。在轎車運作全過程中，因?yàn)榭諝膺^濾器中的塵土和輪罩拱部件上的污垢，該部件的重量還會繼續有所增加。兩部過濾裝置托架不僅要承擔過濾裝置自身和應附保險杠的重量，也要承擔非常高的汽車動力功效，比如開到建筑施工大坑時碰撞路面所導致的震動。這規定部件設計方案中塑膠托架務必具備與以往應用的鋼制托架一樣的強度。為檢測聚酰胺托架的動抗壓強度與多功能性，我們在企業自身的晃動實時路況檢測行車道上對幾臺轎車的使用期限開展了檢測。“因?yàn)槲覀兙埘０飞唐返母唔g性與抗壓強度，兩部零部件均高分?jǐn)?shù)根據了檢測，”朗盛權威專家Horstmann表明。除此之外托架還承擔住了高靜態數據負荷，比如，當貨車司機在開展車輛修理時將其所有自身重量釋放在空氣過濾器上(檢測負荷：100公斤)。

性價比高的螺釘連接

由于過濾裝置與托架間是立即用地腳螺栓固定不動的，不用選用防水套管，因此與鋼制原材料對比成本費大幅度減少。“我們與地腳螺栓生產商協作，設計方案了一款解決方法，容許部件用螺釘連接多次，如在檢修或更換后。托架中的地腳螺栓依然維持著充足高的預緊力，進而保證空氣過濾器罩不容易自身松掉，”Horstmann詳細介紹說。

拓?fù)鋬?yōu)化和結構特征

做為HiAnt服務項目的一部分，朗盛在部件開發設計全過程中一直為生產商出示適用。比如，我們在定義環節完成了一項項目可行性以明確部件是不是可選用聚酰胺66(PA 66)原材料。朗盛權威專家根據拓?fù)鋬?yōu)化測算了最具性價比高的構造，將所需原材料降至最少，而將 剛度提高至最大，另外還考慮到到安裝時的室內空間限定。她們還對于各種各樣負荷情景開展了電子計算機仿真模擬。比如，她們測算了托架在135°C時的動態性抗壓強度及其-40°C和150°C時司機休重所導致的靜態數據負荷。在較高的溫度下開展測算是很必須的，由于有一個托架坐落于渦輪增壓器機周邊，會在運作全過程中慢慢提溫。大家將仿真模擬的結果列入了部件的設計方案當中。

除此之外，她們還剖析了托架的震動特點，進而根據優化結構的方法將固有頻率調整到行車全過程振動頻率范疇以外，進而防止出現風險的固有頻率。

來源于：朗盛
