充電樁資料選擇的兩大要素
已有人閱讀此文 - -
充電樁材料的選擇不可忽視兩大因素，一是充電樁的使用環境，二是充電樁的技術要求。

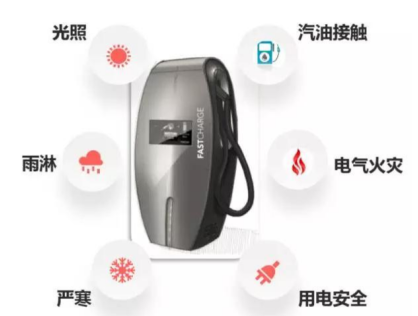

一、充電樁的使用環境
阻燃：遇到突發火災時，不易燃燒，減輕事故傷害。
耐候：能夠經受住極端惡劣天氣，材質不易發生改變。
耐低溫：尤其是在北方一帶，冬天溫度零下，要保證低溫使用效果。
殼材絕緣：用電安全是首要，要保證殼材的不導電性。
耐老化：經歷自然界的各種條件后，任然能夠保證質量，不易老化。
二、充電樁技術要求

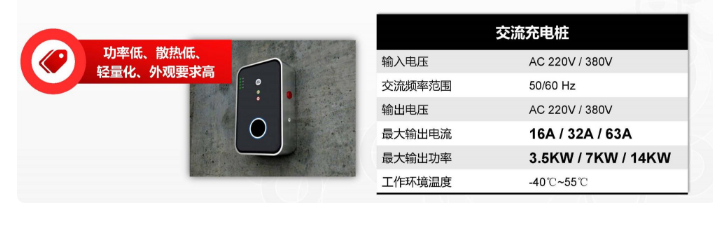

1、交流充電樁
（1）、環境條件要求
① 工作環境溫度：-20℃～ 50℃;
② 相對濕度：5%～95%;
③ 海拔高度：≤1000m;
④ 安裝地點：戶外;
⑤ 抗震能力：地面水平加速度0.3g;地面垂直加速度0.15g;設備應能承受同時作用持續三個正弦波，并且安全系數應大于1.67。
（2）、結構要求
① 交流充電樁殼體應堅固;
② 結構上須防止手輕易觸及露電部分;
③ 交流充電樁應選用厚度1.0以上鋼組合結構，表面采用浸塑處理，并充分考慮散熱的要求。充電樁應有良好的防電磁干擾的屏蔽功能;
④ 充電樁應有足夠的支撐強度，應提供必要設施，以保證能夠正確起吊、運輸、存放和安裝設備，且應提供地腳螺栓孔;
⑤ 樁體底部應固定安裝在高于地面不小于200mm的基座上。基座面積不應大于500mm×500mm;
⑥ 樁體外殼應采用抗沖擊力強、防盜性能好、抗老化的材質;
⑦ 非絕緣材料外殼應可靠接地。
（3）、電源要求
① 輸入電壓：單相220V;
② 輸出功率：單相220V/5KW;
③ 頻率：50Hz±2Hz;
④ 允許電壓波動范圍為：單相220V±15%。
（4）、電氣要求
① 插頭與插座正確連接確認成功后，帶負載可分合電路方可閉合，實現對插座的供電;
② 漏電保護裝置應安裝在供電電纜進線側;
③ 低壓配電設備及線路的保護應滿足《低壓配電設計規范》(GB/50053)中的相關規定;
④ 對IT系統配電線路，當?shù)谝淮谓拥毓收蠒r(shí)，應由絕緣監察裝置發出音響或燈光信號，當發生第二次異相接地故障時應由過電流保護電器或漏電電流動作保護器切斷故障電路;
⑤ 照明配電系統中，照明和插座回路不宜由同一回路供電。插座回路的電源側應設置剩余 電流動作保護裝置，其額定動作電流為30mA;
（5）、安全防護功能
① 交流充電樁應具備急停開關，可通過手動或遠方通信的方式緊急停止充電;
② 交流充電樁應具備輸出側的漏電保護功能;
③ 交流充電樁應具備輸出側過流和短路保護功能;
④ 交流充電樁應具有阻燃功能;
（6）、IP防護等級
交流充電樁應遵守IP54(在室外)，并配置必要的防雨、防曬裝置;
（7）、三防(防潮濕，防霉變，防鹽霧) 保護
充電機內印刷線路板、 接插件等電路應進行防潮濕、防霉變、防鹽霧處理，其中防鹽霧腐蝕能力滿足 GB/T 4797.6-1995《電工電子產品自然環境條件 塵、沙、鹽霧》中表9的要求，使充電機能在室外潮濕、含鹽霧的環境下正常運行;
（8）、防銹(防氧化)保護
充電樁鐵質外殼和暴露在外的鐵質支架、零件應采取雙層防銹措施，非鐵質的金屬外殼也應具有防氧化保護膜或進行防氧化處理;
（9）、防風保護
安裝在平臺上的充電機以及暴露在外的部件應能承受 GB/T 4797.5-9《電工電子產品自然環境條件降水和風》中表 9 規定的不同地區、不同高度處相對風速的侵襲;
（10）、防盜保護
電樁外殼門應裝防盜鎖，固定交流充電樁的螺栓必須在打開外殼門后方能安裝或拆卸;
（11）、溫升要求
交流充電樁在額定負載長期連續運行，內部各發熱元器件及各部位溫升應不超過Q/GDW 397-2009中表2規定;
（12）、平均故障間隔時間(MTBF)
MTBF應不小于8760h;
（13）、安裝垂直傾斜度不超過5%;
（14）、設備安裝地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體及導電介質。

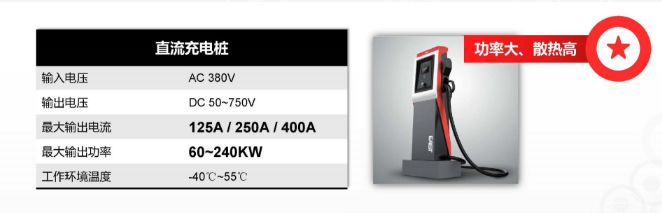

二、直流充電樁
（1） 充電樁電源輸入電壓：三相四線380VAC±15%，頻率50Hz±5%;
（2）充電樁應滿足充電對象
（3）充電樁輸出為直流電，輸出電壓滿足充電對象的電池制式要求;
（4）最大輸出電流滿足充電對象的電池制式1C的充電要求，并向下兼容;
（5） 充電方式分為常規和快速2種方式，常規為5小時充電方式，快速為1小時充電方式(針對不同電池類型選擇);
（6）實現智能IC管理;
（7）每個充電樁自帶操作器，以供用戶進行充電方式選擇和操作指導，并顯示電動車電池狀態和用戶IC卡資費信息，實現無人管理 ;
（8）充電樁接口應符合GB/T電動汽車傳導式充電接口(暫行)中直流充電接口的相關規定;
（9）充電樁通訊接口采用CAN通訊接口，通信協議按照GB/T 電動汽車電池管理系統與非車載充電機之間的通信協議(暫行)的規定執行(充電對象為鋰電池電動車);
（10）充電樁對充電過程中的非正常狀態應具備相應的報警和保護功能;
（11）充電樁對電池的狀態要監控，根據電池的溫度，電壓對充電曲線，充電電流，充電壓自動調整;
（12）充電樁采用強制風冷;
（13）充電樁防護等級符合《GB 4208-1993 外殼防護等級(IP代碼)》IP54要求。
