有成千上萬的設計師設計注塑件，但在這個大型社區中有一個精英團隊，他們可以為注塑商設計零件。注塑產品設計經過多個開發階段的演變，然后才能最終記錄所有部件并將其發布給模塑商進行生產。開發過程的最后一步是最關鍵的，因?yàn)樵诓伙@著增加成本或項目延遲的情況下，無法再進行設計更改或更正。
不幸的是，只有在項目團隊檢查和評估第一篇文章部件后才會發現塑料零件設計錯誤。即使采用當今復雜的模流模擬，3DCAD干涉檢查，快速原型設計和眾多其他開發工具，任何人都無法預測注塑零件的每個潛在問題。然而，有一種非常簡單，低成本的方法可以最大限度地減少潛在問題，并確保完美的零件。它被稱為與您的模塑商合作，這是本文的重點。
您認為如何正確設計注塑零件并不重要-您應盡可能在設計過程中盡早與您的首選模塑商建立緊密的合作關系。每個模塑商都有自己的工具偏好和成型零件技術，這可能會對零件設計產生重大影響。這些主觀偏好可以影響影響注塑件的以下任何主要設計相關參數：
1.材料選擇和后果
2.嚴格的公差
3.下沉痕跡
4.鋼鐵安全區
5.門位置
6.關閉角度
7.拔模角度方向
8.紋理和草稿
9.調度關鍵的啟動階段
10.二次操作和固定裝置
設計師/工程師通常很難在設計過程的早期發展這種關系，因?yàn)槟＞叩倪x擇經常被推遲到設計完成并由采購部門正式報價發布。此外，許多模塑商在確保將項目授予他們之前不會提供任何意見。這種僵局使設計人員無法遵循這些建議，由于工具復雜性或周期時間長，往往導致不可接受的延遲或成本超支。從長遠來看，這些政策不具有成本效益，因?yàn)樗鼈儠?huì)顯著降低產品開發的效率。但是，有一些簡單的解決方案可以解決這個矛盾。
大公司通常使用的第一個解決方案是根據員工內部專家的廣泛分析，生成一份首選供應商的簡短列表。由于其互惠互利的業務安排，整個開發過程中工程師通常可以訪問這個有限的三到四個優選模塑商和工具制造商。較小的公司可以通過建立誠信的業務關系在過程的早期選擇一個或兩個可行的模塑商。這種非正式握手協議要求雙方對最終與彼此開展業務的估計成本和條款保持一致。雖然沒有任何保證，但隨著模塑商和設計師在整個設計開發過程中分享他們的知識，可以開發聯盟。
應該注意的是，設計高質量的注塑件需要設計者了解與注塑相關的所有基本設計參數，并且是本領域的技術人員。模塑商/設計師合作伙伴關系不是一個實習計劃-它應該優化最終設計到生產的切換，幾乎沒有或沒有變化。如果成功完成，最終生產部件通常由于以下原因而成本有效地模制成規格。
1.材料選擇和后果
材料通常在設計過程的早期指定，并應由雙方共同商定。有時，模塑商可以大幅折扣購買大量特定樹脂。這些折扣可以傳遞給客戶。例如，如果設計師可以指定ABS等級與模塑商大量購買的ABS等級相匹配，則可以節省數萬美元。設計師可能會發現，由于粘度，高玻璃含量或結晶度，某些高性能樹脂可能不適合模塑商。可以選擇樹脂用于特定的物理或化學抗性性質，但可能非常難以模塑或保持規定的公差。模塑商應該與指定的樹脂和整體零件要求一致，因?yàn)樗麄冃枰獙?shí)際模塑零件。
2.嚴格的公差

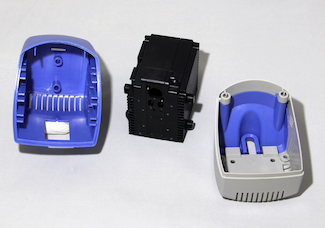

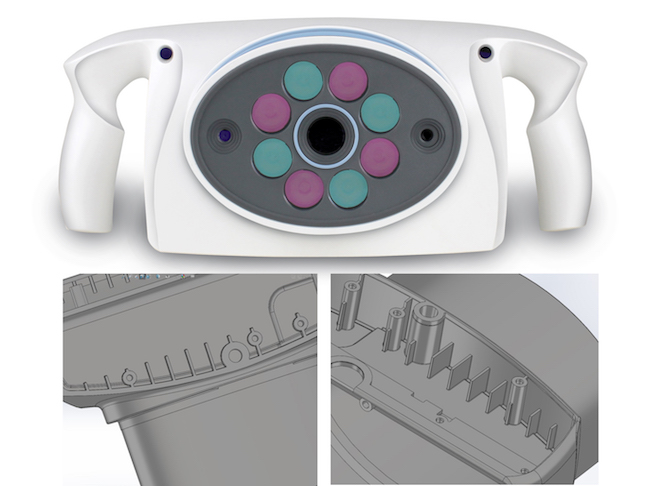

雖然設計師應盡可能始終提供寬大的公差，但很多時候必須保持嚴格的公差，以確保合身，功能或外觀。這些圖像說明了一組注塑件的設計細節，這些注塑件需要符合合理但緊密的公差，以達到美觀和功能要求。模塑商被納入設計評審，以插入他的評論和承諾，以維持規格。
面對設計注塑件的任何設計師面臨的最大挑戰之一是在設計中提供足夠的間隙以適應公差變化。公差變化取決于幾個變量，包括材料，過程控制和工具設計。設計中可接受的公差范圍因模塑商而異。設計人員必須與模塑商討論合理的關鍵公差規范，并在必要時考慮可能的模具修改選項。這可能需要有意設計某些設計特征，并留出額外的間隙，以后通過從模具中取出鋼來緊固。沒有人愿意通過焊接添加鋼來彌補干擾問題。模塑商可能會提供一些維護嚴格公差控制的建議，包括后加工
3.水槽痕跡
經驗豐富的設計師始終面臨著避免注塑部件凹陷痕跡的挑戰。雖然肋或凸臺底部的建議最大壁厚應小于垂直面壁的60％，但有些模塑商更喜歡50％或更少。應該注意的是，這是一個指導原則，并不能保證QC部門可以接受該部件。
在注塑部件的設計開發過程中，避免在化妝品表面上留下凹痕總是一個挑戰。如果在對面添加肋骨或凸臺，模塑商總是不愿意保證化妝品表面沒有任何凹痕。當肋骨和凸臺包括吃水時，挑戰更加復雜。這個羅紋細節是一個很好的例子來說明這一點。與您的模塑商密切合作可能會帶來簡單的解決方案，例如最小化吃水深度，肋骨高度或添加其他功能以消除水槽。
化妝品表面缺陷取決于澆口位置，工具質量，標稱壁厚，材料，添加劑，表面光潔度，顏色和視角。在做出任何這些決定之前，通過與模塑商明確地建立可接受的表面質量，可以避免生產問題。信譽良好的模塑商將在生產開始前提供誠實的期望和備份計劃。模塑商可能建議消除零件內部的所有特征，而其他人可能建議采用特殊的取芯技術。
4.鋼鐵安全區
當我們?cè)O(shè)計注塑件時，我們經常面臨需要嚴格公差的細節，例如卡扣配合，對齊功能或互鎖部件。在CAD中很容易完美地對齊和匹配這些功能，但在生產過程中重復生成它們并不容易。模塑商無法自信地復制的細節通常設計為“鋼質安全”。為了不熟悉該術語的人的利益，鋼材安全意味著設計特征具有足夠的間隙，以便工具制造商能夠輕松地加工鋼材。在模塑初始試驗后，用于收緊間隙的模具。大多數模塑商更喜歡這些預防措施，以避免將材料焊接回模具，然后再加工。
焊接總是會影響加工質量，價格昂貴并且會延遲生產啟動。在設計過程早期與模塑商或工具制造商密切合作，可以最大限度地減少設計的修訂，使您雙方就應該使鋼材安全的關鍵尺寸以及設計中包含的間隙量達成一致。通常情況下，這些合作的，精心策劃的決策對工具預算幾乎沒有任何影響，對產品發布的影響微乎其微。相反，一些模塑商希望零件的設計與預期完全一致，并且不希望增加間隙。這就是為什么與您選擇的模塑商密切溝通很重要的原因。
5.門位置
理想情況下，澆口位置應由設計師，模塑商和工具制造商指定。澆口位置對注塑件的幾乎每個屬性都至關重要。它影響外觀，翹曲，公差，表面光潔度，壁厚，模壓和物理性能，僅舉幾例。
一些設計師使用模流模擬來決定澆口設計和位置。如果模塑商同意他們的建議，我認為這很好。我不同意堅持要求他們的門建議必須保持不妥協的設計師。在任何一種情況下，在整個設計周期內與模塑商密切合作將確保澆口不會對零件性能，外觀或配合產生不利影響。模塑商也愿意為設計師提供有關門的類型和可能必須根據澆口設計添加到零件幾何中的特征的建議。模塑商還將在不同類型的閘門之間進行權衡，包括風扇閘門，邊緣閘門或澆口閘門。
