LED高耐硫膠水設計運用案例分享
已有人閱讀此文 - -

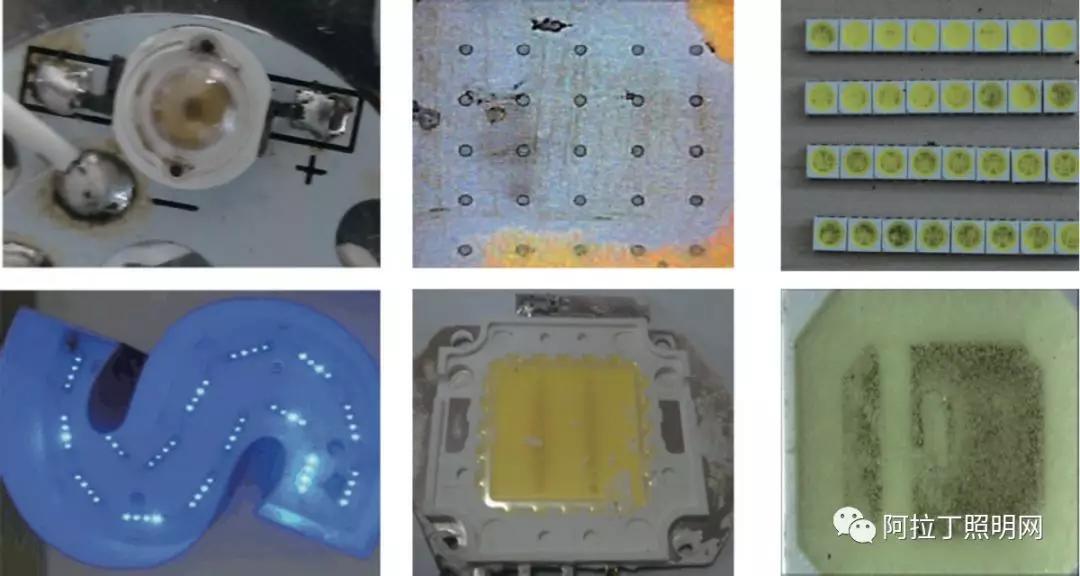

不論燈珠形式，不論何種燈具，硫化發黑和鹵素發黑是LED終端經常會遇到一個問題，通常是LED支架反射銀層與環境中硫元素或者鹵素發生化學反應引起的外觀發黑，這種發黑通常不可逆，造成非常大的光衰。
而導致發黑的硫或鹵素來源非常普遍，除了燈具中常用的部分關鍵零部件，還有就是燈具所處的大氣環境。從圖二和圖三可以看到，即使我們可以在燈具中避免使用含有危害元素的材料，我們也無法避免大氣中的硫元素侵入。

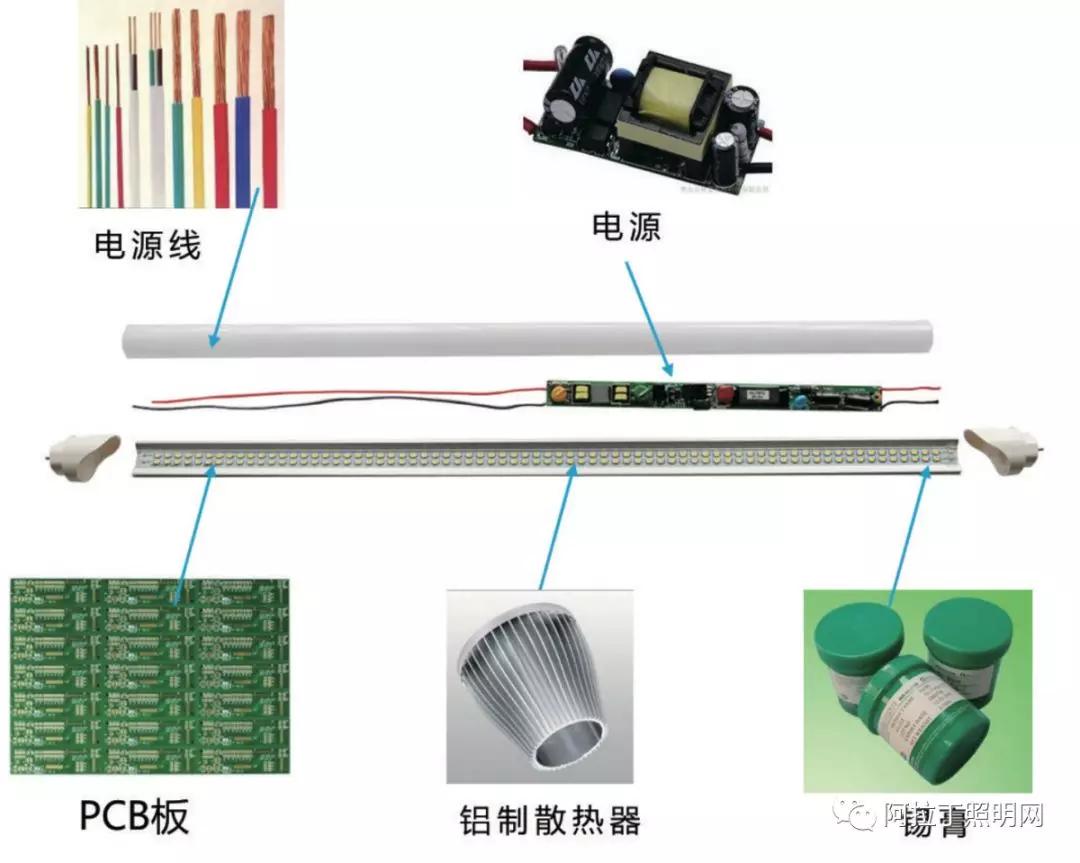

圖二 燈具中可能含有危害元素的材料
圖三 環境中可能有害元素來源
硫化導致的燈珠發黑通過儀器檢測比較容易判斷，進而找到源頭進行有效管控。如圖四元素分析測試，在發黑區域檢測到明顯的硫元素存在，而在膠體中沒有硫元素存在，同時檢測到燈盤的光油上面有硫元素，了解到根本原因及污染源，就比較容易解決問題。

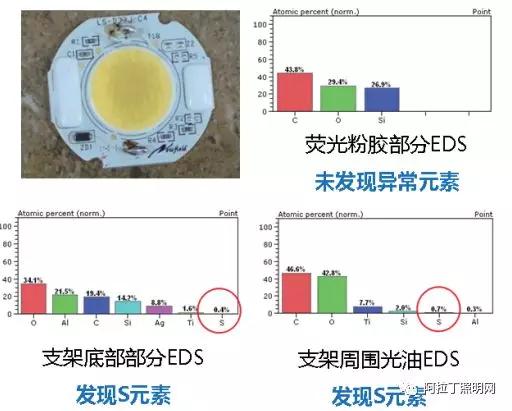

圖四 硫化發黑燈珠元素分析
硫化發黑，是因?yàn)殂y和硫元素發生化學反應生成了硫化銀，不僅改變了銀的特性，也破壞了鍍銀層規整的物理結構，從外觀看到發黑的現象。從硫化發黑的反應機理來看，環境中的硫化氫和銀反應的活性最高，通常環境中含有0.2ppb就會導致銀層發黑。
同時從硫化氫的反應速率與溫度的關系圖中可以看到，當燈珠點亮溫度超過50°C，隨著溫度升高，反應速率線性提高。這就指導我們在設計燈具時一定要避免采用會釋放硫化氫的材料，同時注意散熱，避免燈珠長時間處于較高的溫度。
導致發黑的異常元素除了硫之外，鹵素也會和銀層發生化學反應導致銀層發黑。
通常含氯有機物在熱、光、力、氧等作用下，首先分解放出氯化氫(HCl)，若不能及時清除放出的HCl，則會加速其后有機物的熱降解，繼續生成大量HCl。Ag在電、熱以及有氧的條件下，會與HCl發生氧化還原反應:
4Ag+4HCl+o2=4AgCl+2H2o
同等條件下Ag與Br的反應活性高于Cl，并且生成的AgBr見光分解，也是大部分溴化導致的發黑很難通過元素測試發現溴元素。
此外，因?yàn)楹芏喾庋b廠用合金線替代金線，硫化或者鹵素導致的線材發黑的失效也是常有發生，從金屬的電勢和表面電離能來看，我們可以看到金的活性要比銀低的多，不容易發生硫化或者鹵化反應:
a.電勢而言:ΦAg+/Ag=0.7991V、ΦAu+/Au=1.68V。
b.電離能而言:Ag=731、Au=890。
所以就活潑性而言，Ag要比Au大。這也是合金線比金線更容易被氧化變黑的原因。燈珠中合金線先被鹵化或者硫化生成鹵化銀或者硫化銀，會造成以下影響:生成鹵化銀或者硫化銀使得合金線電阻增大，導電性降低，進而影響合金線與芯片焊點及芯片的導電性能，造成芯片發熱增大，進而加速了支架鍍銀層黑化。
所有的檢測、分析、原理解釋都是為了尋找解決方案，以上內容可以給燈具廠和封裝廠在方案設計的時候提供一定的參考。而對于封裝材料尤其是膠水和支架材料供應商，為了加強銀材發黑的預防，必須弄清楚異常元素侵入燈珠的路徑，從圖七中可以看到，支架縫隙、封裝膠本體以及封裝膠與支架的接觸面都是異常元素進入燈珠的主要途徑，對于支架供應商而言，就要想辦法縮小支架塑料材和金屬材之間的縫隙，尤其是控制過完回流焊以后的縫隙大小。降低硫或者鹵素元素通過膠體滲透的思路基本相似，以下就以硫化改善為例，結合我們設計產品的經驗做一些介紹:
①通過提高膠水固化后的網絡密度，降低交聯網絡網格大小。
大家普遍采用的方式就是提高膠水固化交聯度，這也是最有效最直接的方式，但通過這種途徑調整的膠水固化后膠水模量偏高，同等條件下會降低膠水的耐冷熱沖擊性能，調整到一定程度就會達到極限。而通過有機硅中間體設計，使得配方在固化過程中形成大小球結構，大小球直接通過網絡互穿連接，這樣堆積密度可以大大提高，同時因?yàn)榇笮∏蛑g的可控滑動，對冷沖的影響幾乎可以忽略。從實際測試的數據來看，相同硬度下，該方案有3-5%的抗硫化提升。
②改善膠水和支架界面的附著力。常規的附著力助劑都是小分子
雖然可提升附著力，但是在高溫或高濕下，小分子會發生部分遷移，導致附著力下降。如果選擇一些大分子的附著力助劑，就需要解決其和有機硅本體相容性的問題，相容性不好就會導致不同批次膠水之間的差異性。
③提高膠水固化過程中對支架縫隙的填充性。
如果用一些小分子或者短鏈高分子進行填充，會對配方的其他特性造成明顯影響，比如揮發份變高、局部脆化等。通過在配方中加入特定結構的超支化有機硅中間體，可以很好地兼顧填充性和機械特性。
未來應用發展趨勢
主流LED封裝膠產品趨勢依然會繼續圍繞抗硫化、耐熱、耐冷熱沖擊三個方面進行提升，同時大家都在積極開發一些藍海市場的有機硅產品，比如信越布局的芯片封裝和薄膜封裝產品，慧谷化學布局的薄膜封裝熱熔膠產品。此外，還有一些更加細分應用的產品有明顯的終端需求：
1、超高耐熱低折膠水，主要用于高功率密度COB上，長期使用局部溫度保守估計在250°C以上。
2、UV固化有機硅膠水，可將現有的加熱固化部分或者全部改為UV固化。
提高LED出光封裝材料，燈珠的出光和光取出率息息相關，目前來看，單純從封裝膠實現1%亮度提升對于封裝廠都是非常有吸引力，這也是封裝硅膠未來的一個技術方向。
LED封裝膠與市面通用產品特點對比
從功能來看，有機硅主要應用于密封、粘合、潤滑、表面活性、脫模、消泡、抑泡、防水、防潮、惰性填充等。隨著有機硅材料種類的持續增長，應用領域不斷拓寬，形成化工新材料界獨樹一幟的重要產品體系，許多品種是其他化學品無法替代而又必不可少的。
LED封裝硅膠要求產品同時具有光色特性、電學特性、機械特性、高耐熱特性以及和多種材料的界面匹配特性，而這些匹配材料包括不同材質的金屬材料和非金屬材料。所有這些特性不僅要考慮即時特性，更要關注長期老化后的性能水平。
從材料需求來看，LED封裝硅膠無疑屬于難度極高的有機硅材料行列。與此同時，因?yàn)長ED整個行業還處于高度競爭階段，為了在市場上設計出有差異化的產品，出現了不同特性需求的LED封裝硅膠，主流產品的更新?lián)Q代也是非常快速，這就需要不斷地加大研發投入。
以上兩個方面會加速LED封裝硅膠供應鏈快速洗牌，未來可能進入全價值鏈強強聯合的模式。
從材料需求來看，LED封裝硅膠無疑屬于難度極高的有機硅材料行列。與此同時，因?yàn)長ED整個行業還處于高度競爭階段，為了在市場上設計出有差異化的產品，出現了不同特性需求的LED封裝硅膠，主流產品的更新?lián)Q代也是非常快速，這就需要不斷地加大研發投入。
以上兩個方面會加速LED封裝硅膠供應鏈快速洗牌，未來可能進入全價值鏈強強聯合的模式。
