?創作者：鄧遍布，汽車模貝權威專家，著有《汽車注塑模具設計要點與實例》

發展趨勢

伴隨著電動式汽車與自動駕駛技術性及其新能源技術汽車時期的來臨，汽車汽車輕量化設計方案將是汽車設計方案的大勢所趨，而能使汽車汽車輕量化設計方案變?yōu)閷?shí)際的必定是塑膠。塑膠很多運用于汽車領域，終將對電子行業與汽車注塑模具領域產生一個新的歷史時間機會。

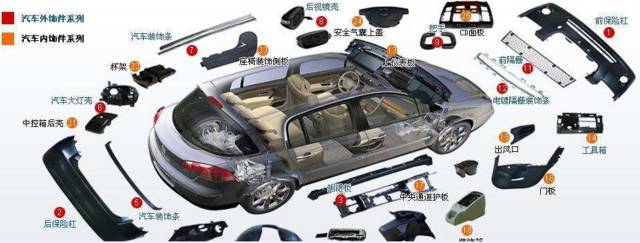

內外飾構成

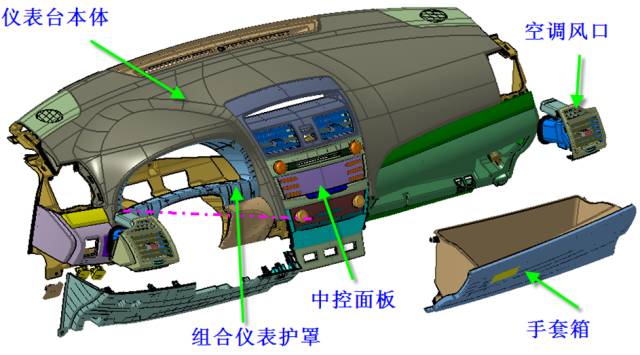

1. 汽車車內飾中控臺總成

關鍵包含主中控臺總成、中控臺管梁總成、副中控臺總成。

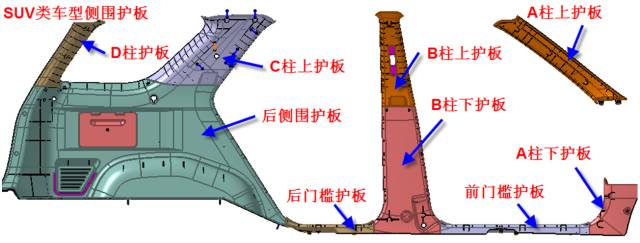

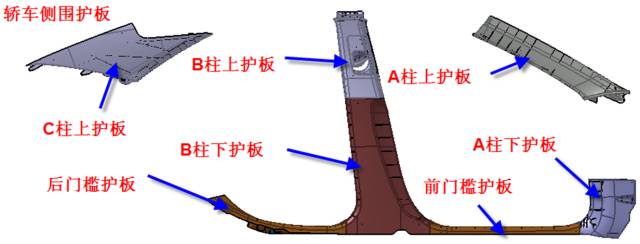

2. 汽車側圍車內飾擋雨板總成

3. SUV車系側圍車內飾擋雨板總成

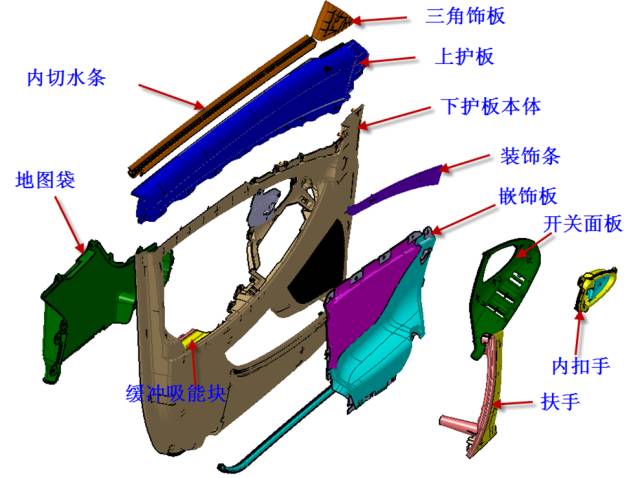

4. 汽車車內飾門擋雨板總成

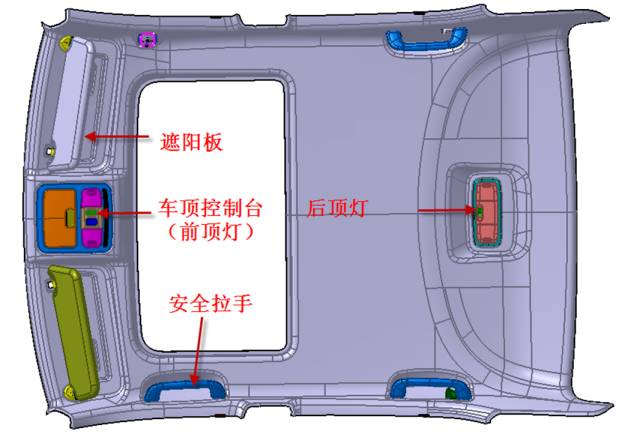

5. 汽車頂篷總成

6. 汽車前保險杠總成

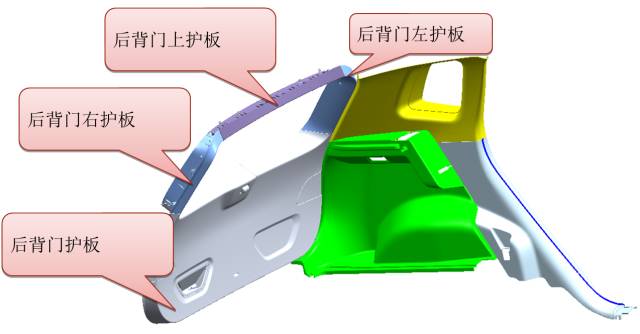

7. 汽車背部門擋雨板總成

8. 汽車保險杠總成

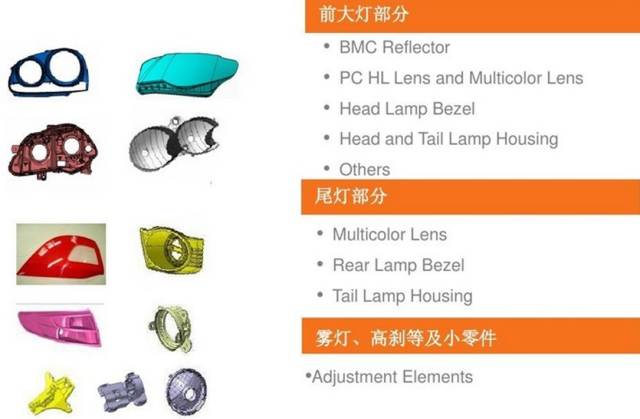

9. 汽車照明燈具總成

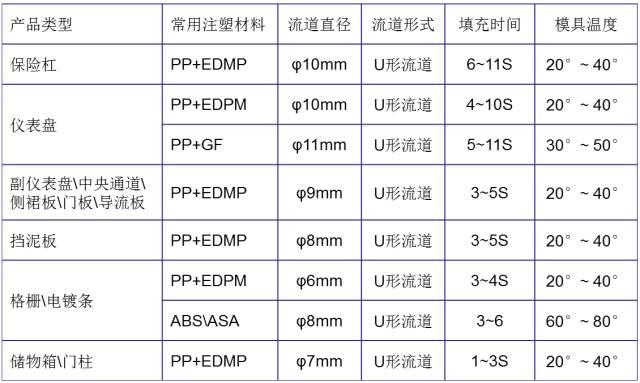

內外飾常見原材料

汽車注塑模具在內外飾上的占比

汽車工業生產飛速發展的身后是汽車模具工業的發展趨勢。尤其是近些年，全球汽車模具工業的發展趨勢也是日新月異，汽車對模貝的需要量也越來越大。在一款新汽車中，必須汽車注塑模具約500副。在汽車工業生產資本主義國家，汽車商品的市場份額已超出60%，并且這一發展趨勢仍在不斷增漲。可以說注塑模具在汽車模貝占的比例較大 ，必要性顯而易見。

汽車內外飾注塑模具的優秀技術性

汽車注塑模具和其他注塑模具沒有實質的差別，但也是有其本身的許多特性。因?yàn)槠囎⑺苣＞叩脑黾又狄话愣驾^高，因而許多優秀的技術性(如調速閥熱流道系統控制系統、內分析面技術性,底壓注塑加工技術性等)都優先選擇在汽車注塑模具中獲得開發設計和運用。

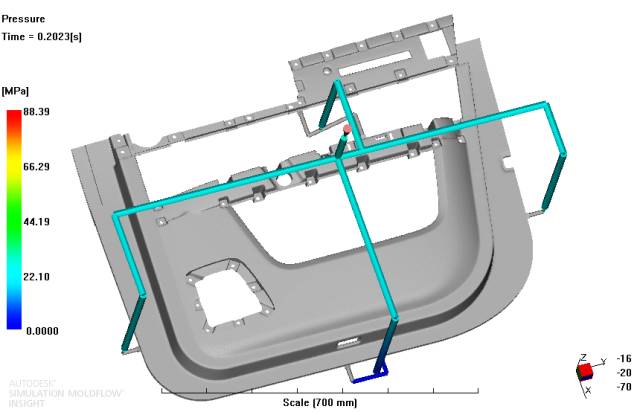

1. 調速閥熱流道系統控制系統（SVG技術性）

調速閥熱流道系統控制系統(SVG技術性)是一種新式級式操縱的熱流道系統技術性，根據液壓缸操縱按序進膠，解決了傳統式多一點同歩進膠的商品出現外型缺點的難點。可合理防止汽車內外裝飾件出現溶接痕，氣穴等缺點，降低源遠流長，減少成形工作壓力，在外型規定嚴苛的汽車內外裝飾件上充分發揮了極大的功效。

2. 底壓兩層注塑模具技術性

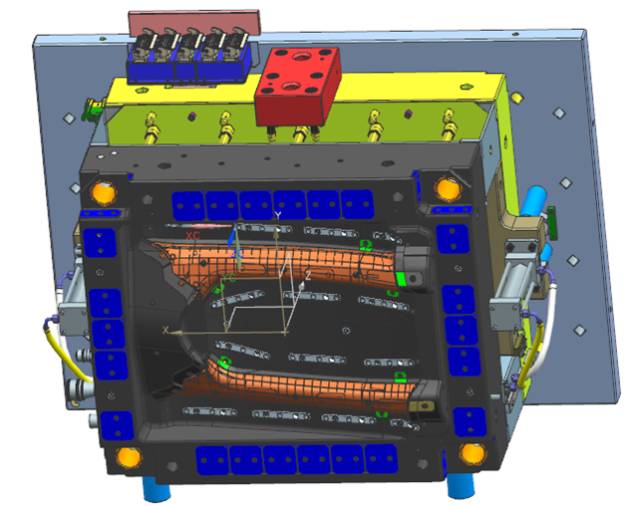

說白了底壓兩層注塑模具，又通稱底壓注塑模具，是一種新式的注塑模具技術性，將傳統式的借助手工制作包復，陽模陽模真空泵吸咐的零件，立即一次性在模貝內注塑加工進行。底壓注塑模具關鍵基本原理是：注塑加工工作壓力較低塑膠在布上流動性，出模時要先將布掛上去前模掛針上，隨后再合模，注塑加工，最終取貨。選用這類技術性生產制造出去的商品，因?yàn)楸韺佑幸粚营?dú)特的軟塑面料，不論是裝飾藝術，觸感，美觀大方耐熱性進一步提高。因此底壓注塑模具技術性廣泛運用于高中檔汽車上，一般運用于汽車地形圖袋框架，汽車ABC柱等零件上。

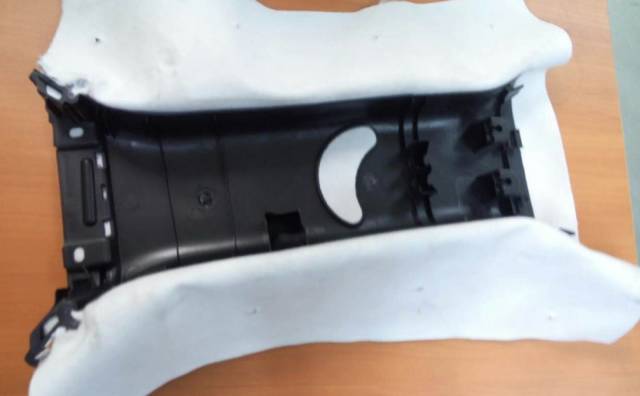

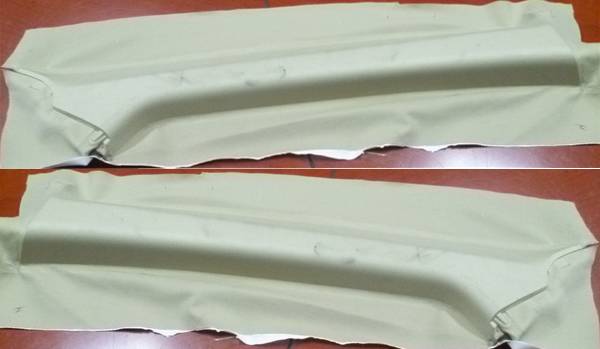

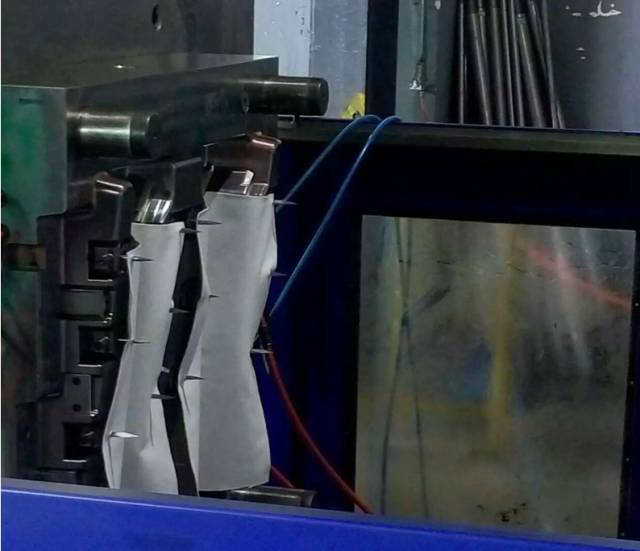

底壓注塑模具關鍵基本原理是注塑加工工作壓力較低在布上流動性，出模時要先把布掛上去前模掛針上，鎖模、注塑加工、隨后取貨。

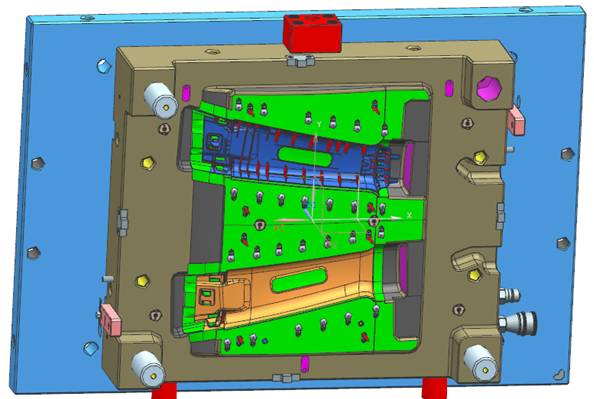

穴數：1 1

車系：萬里長城

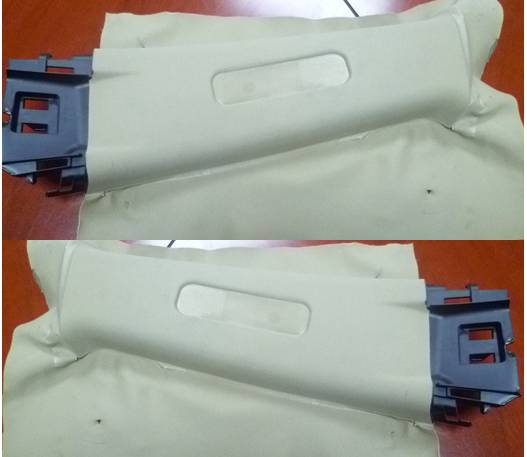

產品名字：左/右B柱上擋雨板

生產制造機器設備：1600T

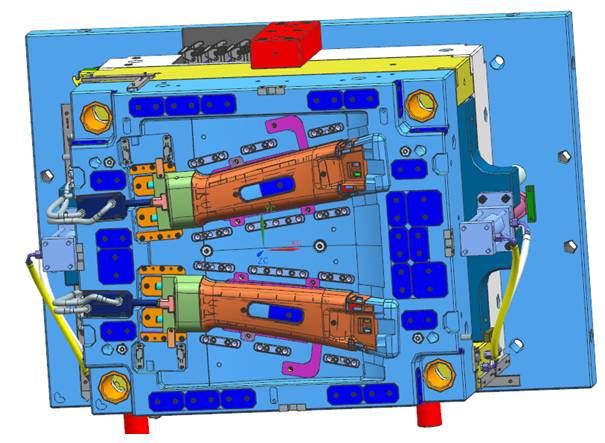

穴數：1 1

車系：萬里長城

產品名字：A柱上擋雨板

生產制造機器設備：1600T

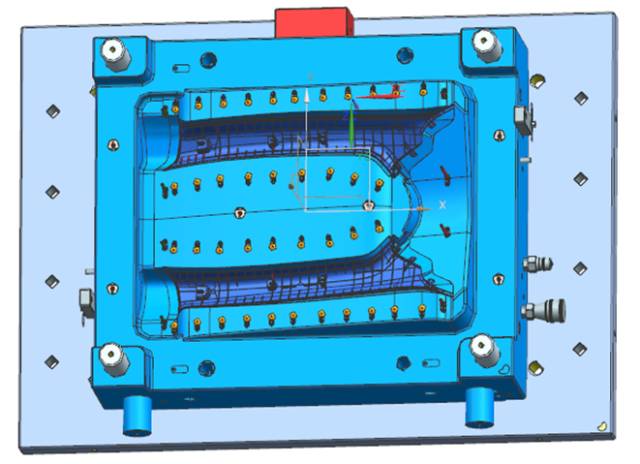

3. 汽車保險桿內分析注塑模具技術性

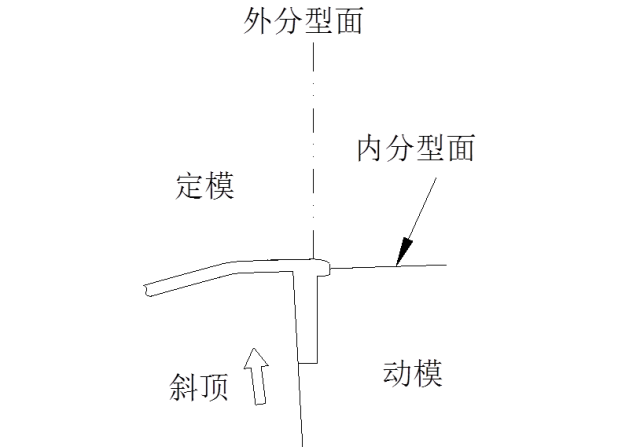

在汽車注塑模具中，對于汽車保險桿商品，沖壓模具時一般 會選用優秀的內分析面技術性。其優勢是分析夾線掩藏在保險桿的非外型表面，在汽車上安裝后看不見外型夾線，不容易危害商品外型。但這類技術性在難度系數與構造上面要比外分析保險桿繁雜，技術風險也較高，模貝成本費與模貝價錢也會高過外分析保險桿許多，但因外型美觀大方，在高中檔汽車中被廣泛運用。

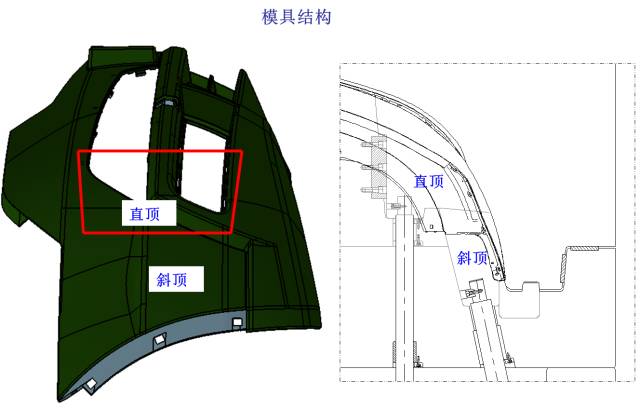

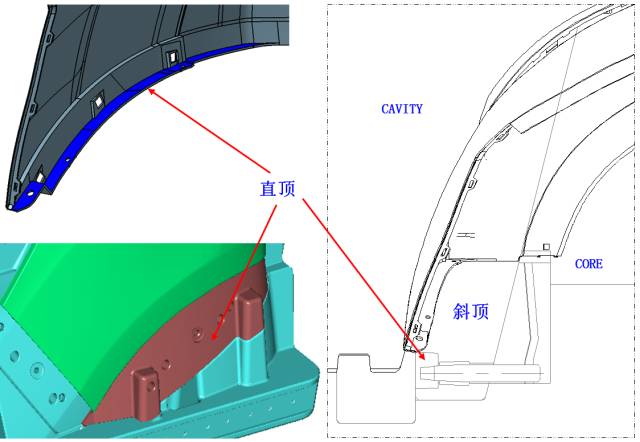

如下圖所顯示，商品兩邊選用直頂 斜導柱的組織開展出模。

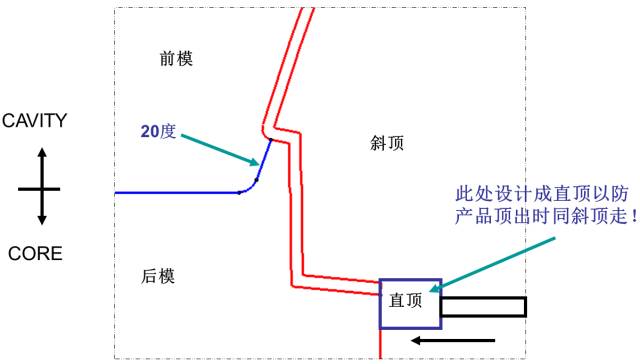

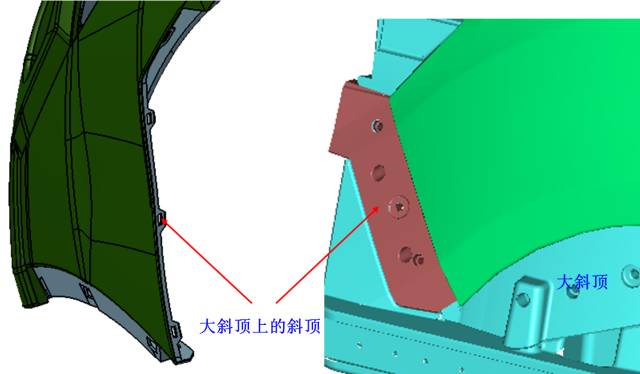

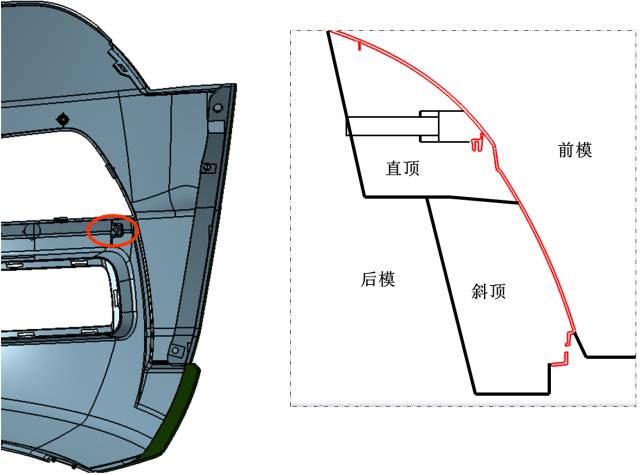

下面的圖所顯示商品底端深藍色處選用在大斜頂部設計方案直頂?shù)臉?gòu)造，使商品在壓射時防止商品頂出時同斜導柱走。

此側脫模選用斜頂部斜導柱的構造：

卡扣結構選用在直頂部做隧道施工彈塊的構造開展出模：

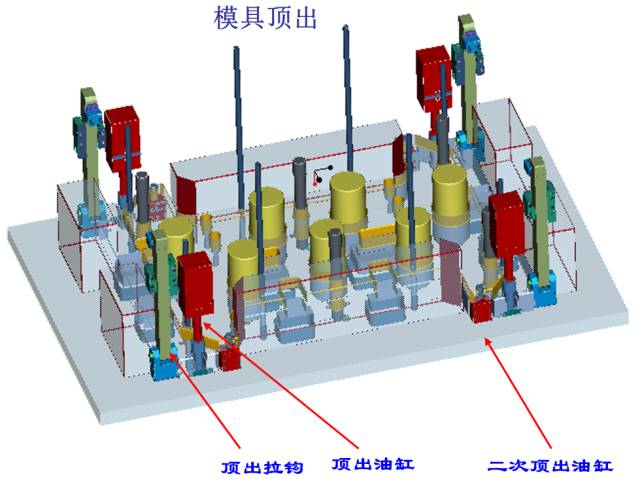

壓射組織分三級壓射：

(1)第一級壓射選用4個液壓缸壓射同前模同歩健身運動壓射60MM，4個拉鉤為輔助組織;

(2)第二級壓射隨后液壓缸再次壓射70MM;

(3)第三級頂出用兩個小液壓缸做二次壓射30MM，便捷取貨。

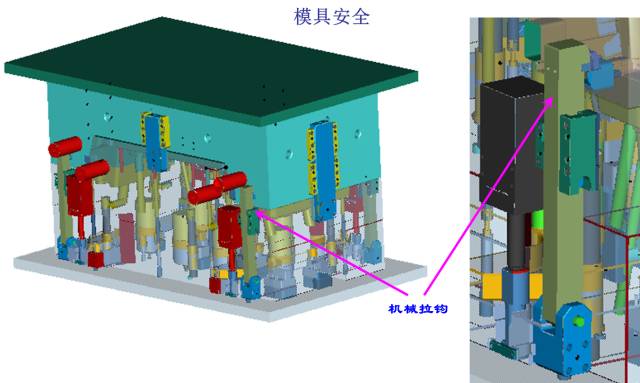

為了更好地確保出模時斜頂旁邊模一起同歩健身運動,以使商品形變而出模，當壓射組織同前模同歩健身運動60MM后, 前/后模一部分分離出來,那樣維護了模貝,也確保了商品不容易被拖傷!
