在一些塑料中，沖擊抗壓強度低是一個非常大的缺點，比如PVC、PS、PP等。尤其是PVC性脆，在陽光照射降低解，生產加工溫度下產生熱溶解，基本上變成一種沒用的材料。可是，在PVC中添加改性劑，就可變性變成能夠接納的材料。根據在PVC中添加很多的增粘劑就可以得到極普遍的主要用途。

塑料防腐劑的開發設計，可改進塑料生產工藝流程和提升商品性能，在其中增粘劑、增稠劑、沖擊改性劑有益于塑料沖擊性能的改進。下列就材料的韌性和剛度及體現材料韌性的沖擊性能的檢測作一些描述。

1.韌性和剛度

韌性和剛度是對立面的定義，在結構力學中有彎曲剛度和柔度2個標量。

“彎曲剛度”就是指物件產生企業變形時需必須的力的大小;“柔度”則指物件在企業力下所產生的變形尺寸。

能夠看得出，“彎曲剛度”越大的物件，越不易產生形變(主要表現在延伸率不大);“柔度”越大的物件越非常容易產生形變(主要表現在延伸率很大)。

一種理想化情況，物件的彎曲剛度趨于于無窮(或是物件承受力功效其形變小到能夠忽視的水平)，大家就稱該物件為剛體。在結構力學剖析時，可以不考慮到其本身變形。因而，剛度是體現物件變形難度系數水平的一個特性。

韌性的材料較為綿軟，它的拉申拉伸強度、抗沖擊抗壓強度很大;強度、抗拉強度和拉申彈性模具相對性較小。而剛度材料它的強度、抗拉強度很大;拉伸強度和沖擊抗壓強度就很有可能低一些;拉申彈性模具就很大。

彎曲強度反映材料的剛度尺寸，彎曲強度愈大材料的剛度大，相反則韌性大。在ASTM D790彎折性能規范實驗方式上說，這種測試標準合適于剛度材料也合適于半剛度材料。未說它合適于韌性材料，因此 韌性非常大的聚氨酯彈性體是不容易去檢測彎曲強度的。之上說的韌性和剛度與檢測的結構力學性能關聯是相對性的。很有可能會發生意外。比如用玻璃纖維提高塑料后，它的剛度增大，但也很有可能出現抗拉強度和沖擊抗壓強度都提升的很有可能。

在沖擊振動載荷功效下，材料可消化吸收很大的動能造成一定的形變而不毀壞的特性稱之為韌性或沖擊韌性。建筑鋼材(合金鋼)、木料、塑料等是較典型性的韌性材料。地面、公路橋梁、吊車梁及有抗震等級規定的構造都需要考慮到材料的韌性。

剛度和延性一般是連在一起的。延性就是指當外力作用做到一定程度時，材料產生無前兆的忽然毀壞，且毀壞時無顯著塑性形變的特性。延性材料結構力學性能的特性是抗拉強度遠高于抗壓強度，毀壞時的極限應變力值很小。磚、大理石、瓷器、夾層玻璃、混泥土、生鐵等全是延性材料。與韌性材料對比，他們對抵御沖擊載荷和承擔振動功效是非常不好的。

做為工程項目塑料，大家期待它另外具備優良的韌性和剛度。在改進材料的韌性時，還應想方設法提升剛度。一般添加聚氨酯彈性體可提升韌性，添加無機物填充料可提升剛度。最有效的方式是將聚氨酯彈性體的改性和填充料的提高融合起來。

2.塑料沖擊改性劑

抗沖擊性能差是工業生產上一些關鍵塑料的性能缺點，如PVC、PS、PP等，特別是在在超低溫時易抗沖擊性能太低進而其運用受限制。殊不知在熱固性塑料中，根據加上“沖擊改性劑”就能進一步提高他們的抗沖擊性能。

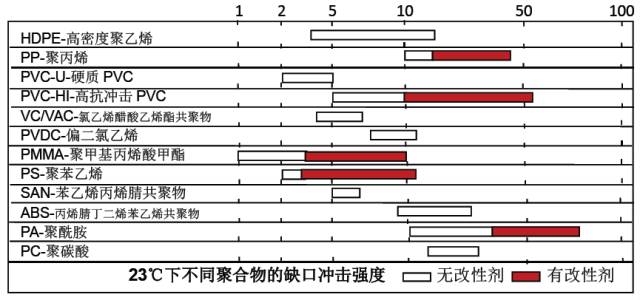

如下圖：

沖擊抗壓強度KJ/m2，從圖中由此可見PA的抗沖擊性能最好是;次之是PC。PP、PVC-HI、PMMA、PS、PA加上沖擊改性劑后，抗沖擊性能進一步提高。ABS、PA、PC即便不用沖擊改性劑的抗沖擊性能也很大。

在其中PMMA和PC全是全透明材料，PMMA的剛度好、脆;PC的韌性好、不焦。無改性劑的PS抗沖擊性能較弱，我們曾經為顧客檢測過添加改性劑的PS商品，抗沖擊性能提升很多。

沖擊改性劑的種類許多，常見的有ACR-丙烯酸樹脂類環氧樹脂、MBS-乙酸乙烯酯-丁二烯-丁二烯預聚物、CPE-聚氯乙烯樹脂、ABS、EVA、 EPT-三元乙丙膠等。從產品的改性材料實際效果看來，ACR是綜合性性能最好是的一類，MBS是全透明產品關鍵的沖擊改性劑，在全世界沖擊改性劑銷售市場中占據關鍵影響力。

3.沖擊改性劑對別的性能的危害

沖擊改性劑盡管能夠提升沖擊抗壓強度，但對別的沖擊韌性有不好的危害，如MBS添加PVC使得抗拉強度和彎曲強度降低;ACR的添加也會使HPVC-高含量PVC的抗拉強度、強度和維卡耐溫性有一定的降低。CPE的添加也使共混物的抗拉強度，彎曲強度，維卡變軟點降低。因此 應用沖擊改性劑時，務必兼具別的性能，給予綜合性考慮到，以明確適合的使用量。

為使通用性塑料產品化，在改進韌性的另外，想方設法提升剛度。我看到有文章內容詳細介紹，選用PPB(嵌段聚丙稀)為基本環氧樹脂，用POE-高壓聚乙烯辛烯共聚氨酯彈性體為增韌劑，HDPE協作改性，用MMT-納米蒙脫土做為增效劑，那樣就可以做到既提高又改性的目地。

4.拉申地應力-應變力曲線圖

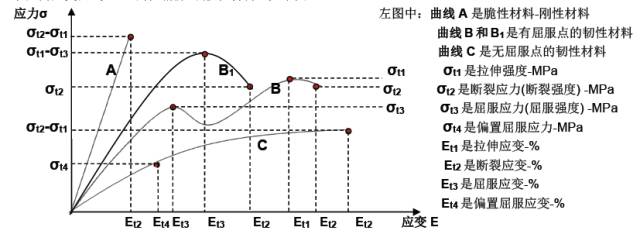

從應力應變曲線曲線圖上也可看得出延性或韌性材料，見下面的圖。

曲線圖B1是普遍的曲線圖，抗拉強度相當于抗拉強度。大家給顧客檢測常常出現這般曲線圖。高韌性的材料其抗拉強度高過屈服應力，曲線圖B便是抗拉強度高過屈服應力，我們在給經銷商檢測加了沖擊改性劑的PS材料時，就出現了曲線圖B的狀況。該材料比PS的沖擊抗壓強度提升很多，是高韌性材料了。

在GB/T9341-2000塑料彎折實驗方式中：僅有具備線形地應力-應變力特點的材料。其彎折性能才可以做為建筑工程設計的根據，而離散系統材料的彎折性能僅是公稱壓力值。針對延性材料，即難以作拉伸實驗的材料，最好是選用彎折實驗。

5.塑料抗沖擊性能檢測

塑料抗沖擊性能實驗是在沖擊負載功效下測量材料的沖擊抗壓強度，沖擊抗壓強度用以點評材料抵御沖擊的工作能力或分辨材料的延性或韌性水平，因而沖擊抗壓強度也稱沖擊韌性。

塑料的沖擊韌性在工程項目運用上是一項關鍵的性能指標值，它體現不一樣材料抵御高沖擊而導致毀壞的工作能力。ISO179是塑料-組合梁沖擊性能的測量的國家標準，它在第1章范疇內說：該方式用以在要求的沖擊標準下科學研究特定種類試品的性能，另外為了更好地在內部原有限定的實驗標準下評定試品的延性或韌性。

針對高分子材料材料沖擊抗壓強度經常遭受溫度、環境濕度、沖擊速率、試件的幾何圖形樣子及其地應力方法等危害，因而抗沖擊性能實驗僅僅該材料在實驗方式要求的標準下的沖擊韌性，沒有肯定的物理意義。在試件的幾何圖形樣子和測試設備明確出來之后，檢測時的溫度和環境濕度對沖擊性能有很大的危害。一般溫度高時材料韌性好，超低溫時材料變脆，沖擊抗壓強度會降低。針對以吸潮的材料，檢測時的環境濕度對沖擊抗壓強度也是有危害，比如滌綸吸水性較為強，在環境濕度大的加上下，沖擊抗壓強度會增大。

沖擊實驗的方式許多，根據實驗溫度分：有常溫下沖擊、超低溫沖擊和高溫沖擊三種。大家研究中心僅有常溫下沖擊。

根據試件第一例情況，可分成彎折沖擊-組合梁和固支梁沖擊、拉申沖擊、扭曲沖擊和裁切沖擊，大家僅有彎折沖擊-組合梁和固支梁沖擊。

根據選用的動能和沖擊頻次，可分成大動能的一次沖擊(通稱一次沖擊實驗或落錘沖擊實驗)和小動能的數次沖擊實驗(通稱數次沖擊實驗)。

不一樣材料或不一樣主要用途可挑選不一樣的沖擊實驗方式，并獲得不一樣的結果，這種結果是不可以開展較為的。一次沖擊性能實驗無法得到定性分析該材料的固定不動主要參數，在這兒僅詳細介紹組合梁和固支梁沖擊實驗。

在沖擊負載下測量材料的沖擊抗壓強度，用以點評材料抵御沖擊的工作能力或分辨材料的延性或韌性水平，在工程項目運用上是一項關鍵指標值，體現不一樣材料抵御髙速沖擊而至毀壞的工作能力。

組合梁用以硬質的塑料，應用組合梁沖持續的材料，應用固支梁沖擊就看起來尤其關鍵，針對徹底不毀壞的試件不匯報標值用NB表明。無空缺與有空缺計算方法不一樣，前選用試件總寬，后選用試件空缺底端的剩下總寬。

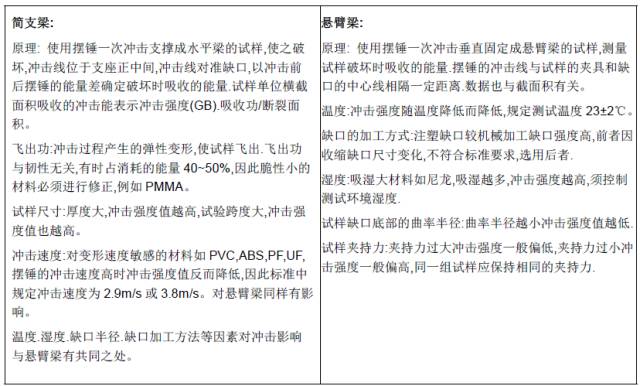

測得徹底毀壞和門鉸鏈毀壞值測算均值，一部分毀壞值以P表明，記錄毀壞種類，要求薄厚低于3毫米的試件不能做沖擊實驗。沖擊檢測的影響因素以下：

沖擊實驗的檢測規范有ISO179塑料-組合梁沖擊性能的測量，ISO180塑料-固支梁沖擊性能測量，ASTM D256塑料-固支梁沖擊性能測量。ISO標準的沖擊強度單位是kJ/m2;ASTM規范的沖擊強度單位是J/m。

(文中著作權歸上海市和氏璧化工有限責任公司全部，轉截僅為傳送有效信息內容)

來源于：和氏璧化工
