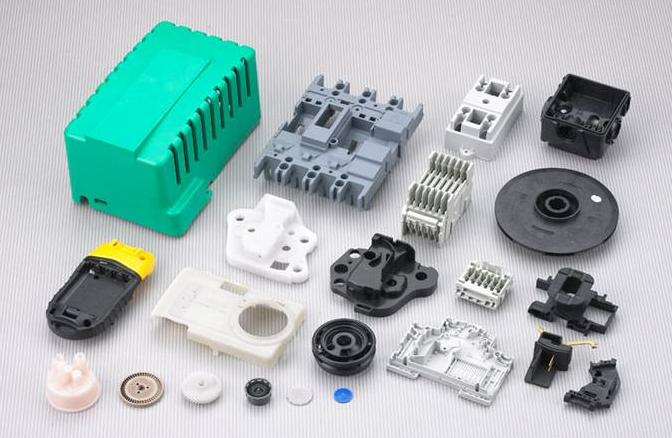

伴隨著在我國老百姓生活水平的持續提升，小電器和個護電子設備將在未來二三年內變成消費市場。功能齊全、堅固耐用、造型設計美觀大方、方便使用舒服的高品質小家電產品展現出寬闊的發展前途。精細注塑件做為小家電產品的關鍵構成部分，其品質已造成有關生產商的重視，以有效的成本費生產制造外型優質、規格精準的精細注塑件是刻不容緩的課題研究。殊不知注塑加工全過程中很多要素都很有可能造成產品外型欠佳、形變、規格偏移等缺點，怎樣才可以確保在批量生產中平穩地制取精細注塑件便是小編所要討論的難題。

1精細注塑件的設計方案規定最先，生產制造精細注塑件的模具務必能合適成形精密加工產品的規定。一般 ，精細注塑件規格的精度列入SJ 1372-78規范的3、四級(精細級)，尤其精細的為1、2級(獨特技術性級);而模具生產制造的容許尺寸公差應相對地做到該規范的3、四級或1、2級精度1，型芯、凹模和導軌滑塊等應選用高韌性、高韌性的特殊鋼材生產制造。模具內還應布局充足的制冷或加溫流道，保證模具立即釋放或消化吸收所需發熱量，在全部加工過程中應維持模具溫度勻稱、穩定。

次之，成形精細注塑件應盡量挑選縮水率小、長期性可靠性好的原材料。一般 ，PS、ABS、AS、PMMA、PC、PPO(聚苯醚)、PSU(聚砜)可成形3、四級精度的產品;PA系列產品可成形四級精度的產品;而POM、PP、PE、TPE(熱固性聚氨酯彈性體)等不適合成形四級之上精度的產品。因為無機化合物添充或玻璃纖維提高的塑膠縮水率低、規格可靠性高，所以被用于成形高精度的產品。比如，BAYER企業的PA6DurHhanRM2521/45因帶有45%的玻璃纖維，其縮水率由PA6的0. 6%1.4%降至0.3%-0.7%，應用該原材料成形的零件能做到3、四級精度成形精細注塑件必須配置精細塑料機和適度的輔助機器設備：提議應用電腦控制油壓式或全電動式精細塑料機。這類塑料機的注入行程安排敏感度為0.1nnn，注入速度及保壓工作壓力可精準到。1%%，時間操縱精度達到0.1s，料筒溫度操縱精度達到0.2~0.5.那樣，就能精準設置注入段和保壓段的多級別注塑加工工作壓力、注入速度、注入行程安排及保壓時間，保證溶體充模過程與設置的工藝參數充足符合。在注入-保壓變換方法上，挑選“行程安排變換方法”比挑選“時間轉換方法”能更精準地操縱注入量。為確保模具溫度穩定，應取用精細模溫調整機。

生產制造精細注塑件時，單模制品周期的反復可靠性也十分關鍵。假如周期起伏大(如10%)，便會造成 溶體在料筒內等待時間產生差別，模具制冷或加溫情況不穩定，進而造成產品規格轉變。因而，精細注塑加工模具應設計方案得適合全肖動生產制造(產品和澆道料把可全自動掉下來或用機械臂取下)，以維持周期的平穩。

精細的模具、適合的原料、理想化的機器設備組成了精細注塑件成形的夯實基礎。模具生產制造進行后，根據數次試件，調整模具缺點，明確工藝參數，就可以提前準備投入生產制造：2. 2精細注塑件生產制造的非任意危害各種因素根據試件，雖制取了達標產品，也明確了基本的工藝參數，但這并不寓意該工藝參數就一定適用批量生產，由于規格偏移、外型惡變或批號間差別等難題會經常會出現在生產制造中。試件是在特殊的機械設備和自然環境標準下、應用特殊批號的原料在較短期內內開展的，工藝運作時間較短，情況相對性平穩;而批量生產時，客觀原因的轉變很有可能造成 成形情況的起伏并危害產品品質，這就必須根據科學研究有關的非任意影響因素、工藝敏感度和工藝流程工作能力來找到緣故，并制訂解決方法。

非任意影響因素有下列好多個層面：原材料差別由于塑料原材料大多數由環氧樹脂、填充料、提高原材料和(或)其他改性劑組成，即便同一生產廠家、同一型號環氧樹脂的含量遍布或填充料加上占比也存有批號間差別。適度調節工藝參數(模溫、注入速度等)可清除原材料差別的危害。

塑料機差別假如標準容許，生產制造中最好是自始至終應用與試件時同樣的塑料機。殊不知大部分狀況下，一切正常生產制造和試件在不一樣的塑料機上開展。不一樣塑料機很有可能會對同樣的注入速度、凹模工作壓力等預設值主要表現出回應差別。因而應用心剖析和評定這種差別，明確提出規范性建議，明確適合的塑料機。

工作電壓起伏電源電壓起伏會立即造成設置參數的響應值轉變。一般 用電量高峰時段(大白天)比低潮期(深夜點至早7點)工作電壓低1030V.因而，應依據工作電壓趨勢分析對工藝開展微調節。針對尤其精細注塑件的成形，提議配置功率大的可調穩壓電源。

自然環境溫度濕度危害原料應用以前，要充足風干，防止水份以汽態方式進到而減少產品特性，提議高低溫自然環境中應用去濕千燥機。'模具結垢的危害在注塑生產中，一些環氧樹脂如POM、PA會黏附于模具凹模表層，并慢慢累積產生堆積物，即模具結垢，進而危害產品外型和規格。減少產品品質。因而應提升對原料風干，改進模具排氣管。按時應用除垢劑或超聲設備清理模具，降低模具結垢狀況。

其他要定時執行檢測塑料機的工作中油溫度，避免水溫出現異常造成 液壓傳動系統工作壓力輸出不穩定。

3工藝敏感度科學研究工藝比較敏感是否立即影啊批量生產的可靠性。

工藝越比較敏感，生產制造越不容易平穩。小編對于注塑加工全過程中4個關鍵要素?D?D模溫(A)、注入速度(B)、模具溫度(C)和保壓工作壓力(D)來探討他們對生產制造可靠性的危害。特別注意的是，調節注入速度時要相對地調節注塑加工工作壓力，保證注入速度能做到預設值。

最先，以試件明確的工藝參數為標準，依照表1計劃方案，調節A、B、C、D的高、適度性，隨后維持其他參數不會改變，依照表2的組成方法開展實驗。

實驗進行后，將結果歸類得分：在T.藝贅數設置為“高質量”時，品質越來越好為 一分，轉變微乎其微或無變表1工芝參數調節計劃方案參數水準模溫(A)注入速度(B)模具溫度(c)保壓工作壓力(D)適度性(L)篼水準(H)表2工藝敏感度科學研究試驗方案參水準注：表格中的數字表示實驗的順序(1 -8)，實驗次序的分配關鍵充分考慮上升料溫比減少更快化作分，品質受到影響為-一分;在工藝參數設置為2相對的方格中，用￡(;值點評A、B、C、D各要素的比較敏感水平(尤其A、B、C、D中任一個)：￡(X)=J(H)-X(L)。顯而易見，在點評某一要素的變化時，其他要素的危害均被清除在外面。比如，模溫敏感性￡(A)=(3 4 5 6)-(l 2 7 8)。若￡(X)數值 8，表明此工藝十分平穩;若￡(X)數值-8，表明此T藝十分比較敏感;若￡(X)數值 7~-7，則必須深入分析該I藝參數在高或適度性的敏感性。

明確了各丁藝參數的敏感性后(非常少另外出現三個工藝參數都比較敏感的狀況，不然試件制訂的工藝有什么問題)，就可依據實驗結果向該工藝參數的“高質量”或“適度性”方位調節。調整的I藝參數應運作24小時之上，并每過46h搜集產品的重要規格或件重數據信息，應用統計分析過程管理(SPC)方式來預測分析加工過程的可靠性。

4精細注塑件批量生產的SPC方式及運用SPC理論基礎事實上，生產制造中還存有隨機因素的起伏。他們對產品品質的危害能用統計學方法來預測分析。SPC便是用于點評批量生產工藝流程可靠性的。可運用統計分析技術性對加工過程的各環節開展監管，進而做到以有效成本費生產制造名優產品的目地。

一般 應用可量化分析檢測目標如重要規格、件重的控制圖或Cp、CPK來點評注塑加工工藝流程可靠性，SPC控制圖假設按照規定的取樣方法搜集到一組數據信息X，……共/V個數據信息，那麼：以均值做為控制圖管理中心值，正負極3倍相對標準偏差(±3S，)做為控制圖的上、低限(該上、低限應落在規格型號值左右容許誤差內)，繪制控制圖U由由此可見，綠區工藝流程很平穩，黃區工藝流程平穩，紅區工藝流程不穩定;假如一次精確測量值超過紅區控線，工藝流程可基本判為不穩定，應采取一定的有效措施調節到綠、黃區。

L?D平!值土?D?D綠區丨凹模2凹模1切腔2塑料件s，s2一次生產制造的“和CPk(件重)t表5說明，用規格操縱時，P，P2和匕的：均超過1.33，一覽表3得知工藝流程充足平穩，全過程起伏造成 的不合格率低于。

00633%，而P4的CP和(：均低于1.，顯示信息工藝流程不穩定，關鍵緣故是該零件精度規定過高。表6說明，用件重操縱時S：和S：的C，均超過2. 0，顯示信息工藝流程潛力十分大，但2個凹模的CPK區別很大，緣故是溶體在2個凹模的充模速度不一樣，保壓環節的工作壓力傳送差別使注人兩凹模的料量存有細微差別。選用打磨拋光流道、改進模具排氣管等對策使MFR平衡后，可確保兩凹模的CPK值均能做到1.33之上：5結果精細的模具、優質的機器設備、理想化的原料和平穩的T藝參數是精細注塑件平穩生產制造的必備條件，SPC做為精細注塑件加工過程中一種合理的過程管理方式，能運用控制圖和工藝流程工作能力指數值CP、CPK評定、預測分析r序工作能力。以防止難題，降低消耗，保證生產制造出優質的商品。

來源于：外太空模具網
