因?yàn)闊o機(jī)物礦物粉體的密度高過高分子材料環(huán)氧樹脂的密度(相距2-3倍)，添充塑料原材料的密度也因添加粉體設(shè)備而明顯擴(kuò)大。

企業(yè)凈重的原材料，加有粉體設(shè)備的比鋼環(huán)氧樹脂的體型小，因而在以產(chǎn)品數(shù)量、長(zhǎng)短、總面積為其測(cè)算價(jià)錢時(shí)，因這種因素的減少而導(dǎo)致的損害通常超過應(yīng)用便宜粉體設(shè)備填充料產(chǎn)生的經(jīng)濟(jì)效益。

除此之外，體重增加還產(chǎn)生物流成本增加、勞動(dòng)效率大等難題。但是，有關(guān)研究發(fā)現(xiàn)，根據(jù)原料采購(gòu)和加工工藝武器裝備的自主創(chuàng)新，“體重增加難題”能夠 獲得一定水平的處理。

1、拉申全過程

聚丙稀(PP)拉絲機(jī)歷經(jīng)接近六倍的單邊拉申后，碳酸鈣粉體設(shè)備顆粒分散化在PP生物大分子經(jīng)拉抻后產(chǎn)生的間隙中，促使一樣凈重的原材料，其拉絲機(jī)的長(zhǎng)短沒有顯著轉(zhuǎn)變，因而低倍的單邊拉申產(chǎn)品體重增加難題不顯著。

注塑成形的塑料塑料薄膜在生產(chǎn)加工時(shí)遭受雙重拉申，其拉申比因不一樣原材料而各有不同，但一般為2~3倍。因而和加上一樣總數(shù)粉體設(shè)備的注塑工藝塑料原材料對(duì)比，注塑塑料薄膜的密度就小得多。

實(shí)驗(yàn)結(jié)果也說明，即便是注塑工藝，假如能把握好注入工作壓力和保壓時(shí)間，一樣秘方和生產(chǎn)加工工藝技術(shù)，其注塑制品原材料密度可做到3~4%的轉(zhuǎn)變。

2、微孔板構(gòu)造

高壓聚乙烯(PE)的分子結(jié)構(gòu)經(jīng)化學(xué)交聯(lián)后可產(chǎn)生充足牢固的泡孔壁，汽體被封閉式住就能產(chǎn)生微孔板塑料，進(jìn)而在偶聯(lián)劑存有的狀況下，塑料原材料的密度得到減少。

聚乙烯(PVC)和聚乙烯(PS)都因可以產(chǎn)生充足抗壓強(qiáng)度的泡孔壁，因而聚氨酯發(fā)泡全過程不用應(yīng)用偶聯(lián)劑。

3、微聚氨酯發(fā)泡

應(yīng)用偶聯(lián)劑能夠 獲得聚氨酯發(fā)泡PE塑料，但其味道大且化學(xué)交聯(lián)后的塑料不利回收再利用。某纖維材料公司創(chuàng)造發(fā)明了不在應(yīng)用一切偶聯(lián)劑的狀況下，使加上30%重質(zhì)碳酸鈣的HDPE塑膠板材密度比一樣配制的比照塑膠板材密度降低10%之上，早已很多用以HDPE塑膠板材的商品中，是汽車輕量化技術(shù)性的重大成果。

4、輕質(zhì)墻體填充料

以煤灰為基本原材料人造出本身質(zhì)輕的微孔硅酸鈣，原材料取之不竭，成本費(fèi)上塑料生產(chǎn)加工領(lǐng)域還可以接納，現(xiàn)階段在塑料領(lǐng)域的運(yùn)用已獲得研究成果。

微孔硅酸鈣做成母粒后與碳酸鈣母粒按一樣占比添加到HDPE環(huán)氧樹脂中制做塑膠板材，其產(chǎn)品的密度有顯著區(qū)別，微孔硅酸鈣微料添充HDPE的密度在不一樣加上量時(shí)都是有10%之上的降低力度，并且性能無顯著區(qū)別。

5、晶須碳酸鈣

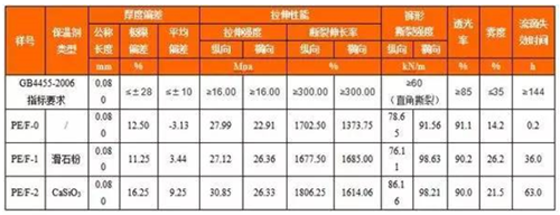

依據(jù)在塑膠材料中應(yīng)用晶須碳酸鈣的工作經(jīng)驗(yàn)，將尤其生產(chǎn)制造的晶須碳酸鈣多方面解決，再與基材塑料混和，結(jié)果發(fā)覺，不在危害塑料原材料性能的狀況下，可讓其添充塑料的密度有一定的降低。另外納米技術(shù)限度的微孔板還有利于受外力作用時(shí)產(chǎn)生彈性形變，消化吸收沖擊性能，有益于添充塑料保持穩(wěn)定的耐沖擊性能。以Φ110MmPVCpe波紋管為例子，在其原秘方中，用歷經(jīng)獨(dú)特解決的晶須碳酸鈣替代相等聚氯乙烯樹脂(CPE)沖擊性改性材料，擠壓制取的管材性能見下表。

實(shí)驗(yàn)結(jié)果顯示，用歷經(jīng)獨(dú)特解決的晶須碳酸鈣取代一部分CPE沖擊性改性材料后，管材的性能仍保持穩(wěn)定;CPE被取代的管材壁厚原材料密度較原秘方的管材壁厚原材料密度均有一定的降低，約降低0.5~1%;除此之外，為了更好地做到不一樣秘方管材的米重一致，CPE被取代的三種管材在成形時(shí)，上料機(jī)轉(zhuǎn)速比均需加速，這代表著生產(chǎn)制造一樣凈重的管材所需時(shí)間降低了，生產(chǎn)率獲得提升。

來源于：互聯(lián)網(wǎng)
