超材料是具備天然石材所不具有的超班化學性質(zhì)的人力復合結(jié)構(gòu)或高分子材料，他們在極快光調(diào)配、負折光率、倏逝波散播、異常多普勒效應、亞光波長顯像、隱藏、全光纖通信、光子晶體等行業(yè)具備重特大運用使用價值。

殊不知，超材料的制備難題一直是個難點。現(xiàn)階段普遍制備加工工藝有離子束光刻技術(shù)、激光器直寫、聚焦點電子束離子注入、免費模板輔助的光電催化堆積等，這種方式有無法大規(guī)模制備、制備成本增加、生產(chǎn)流程繁雜冗雜且難以操縱等不夠。尤其以免費模板輔助光電催化堆積為例子，受限于免費模板自身規(guī)格限制，超材料的薄膜光學幾何圖形特點規(guī)格無法進到10nm范疇內(nèi)，并且必須導電性襯底，個人所得原材料也有有機化學殘余之虞。

中國科學院明確提出金屬陶瓷超材料薄膜制備新方式

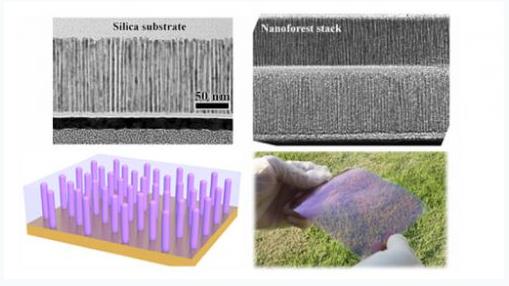

近日，中科院寧波市原材料技術(shù)性與工程項目研究室副研究員高俊華和研究者曹鴻濤明確提出了金屬陶瓷超材料薄膜制備新方式，選用傳統(tǒng)式的頻射共濺射堆積加工工藝，加上襯底偏壓，制備了定項排列Ag金屬材料納米線/氧化鋁陶瓷復合型超材料薄膜，納米線間隔(樞軸到樞軸)進到sub-5nm區(qū)段，列陣中納米線均值直徑為3nm;納米線高徑可依據(jù)堆積時間來靈便調(diào)節(jié);運用PVD表層的鍍膜優(yōu)良的擴展性，不但能完成大規(guī)模超材料薄膜的制備，還能便捷地以“蓋房子”的方法構(gòu)建雙層超材料薄膜構(gòu)造，在其中不一樣層中間能夠 具備同樣的幾何圖形構(gòu)造特性(直徑，間隔，高徑)，亦能夠 “個性定制”每個層的構(gòu)造特性;除此之外，因為是在類似室內(nèi)溫度下制備，故不必單晶體或是導電性襯底，乃至能夠 在PET等軟性襯底上制備，為軟性超材料這一新起定義出示了商品支撐點，如下圖所示。科學研究工作人員從經(jīng)典熱學(金屬銀和三氧化二鋁一氧化氮合酶是相分離管理體系)、頁面結(jié)合性、釋放襯底偏壓后的堆積地區(qū)的磁控濺射顆粒動力學分析，加上對比實驗(釋放襯底偏壓是否)和高辨別薄膜光學觀查，回應了Ag金屬材料納米線/氧化鋁陶瓷復合型超材料薄膜立即生長發(fā)育的物理學體制。

所述構(gòu)造各種各樣超材料展示出了奇特的恒定和暫態(tài)電子光學特性。因為較小的納米線間隔引起了納米線中間的強耦合作用，軸徑的低溫等離子共振吸收峰位能夠 便捷地從能見光區(qū)管控至近紅外光譜儀區(qū);此外，該原材料在能見光區(qū)呈現(xiàn)刷出快的非線性光學特性，等離激元漂白劑全過程弛豫時間在1.5皮秒激光上下。有關(guān)科學研究早已申請辦理了國家發(fā)明專利，并在《先進材料》刊物上發(fā)布了科研成果。

來源于：中國航空報
