1. PET介紹

聚對苯二甲酸乙二酯(PET)是一種性能優質的熱固性塑料，其熔化溫度和玻璃化變化溫度較高，具備優良的耐溫性、抗應力松弛性、耐疲憊性、耐磨擦與磨損性、電介電強度及耐化學品性，被普遍用以人造纖維、塑料薄膜、橡膠制品、藥業和日用具等行業。PET質優價廉，二十世紀六十年代便開始了做為橡膠制品的應用程序開發，現階段已運用于轎車、電動機、電子器件、電器產品及機械設備等領域。

PET因分子結構鏈中剛度苯環的存有及軟性碳烷開鏈短，其結晶(均相成核)速度慢，在溶體迅速制冷(如注塑工藝)全過程中結晶度低，導致產品的結構力學抗壓強度、剛度(規格可靠性)及耐溫性差。在具體注塑模具加工中，一般 迫不得已長期維持模貝溫度于100℃之上，以求在相對性比較慢的制冷速度下給與充足時間讓PET溶體充足結晶，因而生產加工耗能高、橡塑制品時間長、產品成本高，限定了PET在轎車、電氣設備及工程建筑等行業的產品化運用。

因而，要充分運用PET的高性能、降低成本優點，務必對其開展結晶改性材料，使其能超低溫快速成型技術，結晶度相對性較高，而最經濟發展行得通的改進的方式 是添加結晶成核劑或結晶硫化促進劑。

2. PET的成核與結晶

PET分子結構具備較高的結構整齊性，具有極強的結晶工作能力，可是因為其分子結構鏈剛度大，玻璃化溫度高，阻攔了其分子結構鏈的健身運動，因此 PET僅僅一種半結晶性化學物質，在溶點和玻璃化變化溫度中間的范疇內PET都能產生結晶，溶體假如快速制冷，則產生全透明的不定形構造。不定形PET相對密度為1.33g/cm3，徹底結晶的PET相對密度為1.445G/cm3，和別的高聚物一樣PET只有一部分結晶，難以做到徹底結晶的水平。

不一樣聚合物結晶速率都有差別是由于分子結構鏈外擴散砌入晶格常數需要的活化能不一樣。一般 ，鏈的構造愈簡易、對稱愈高，結晶速率就愈大。高壓聚乙烯構造簡易、對稱好，結晶速度更快，即便在液態空氣下急冷也沒法獲得徹底的無覺形狀。而PET的生物大分子鏈上面有-C-O-基使對稱降低，碳鏈上也有苯環，使分子結構鏈的剛度擴大，對開鏈健身運動具有了一定的阻攔功效，危害了分子結構鏈外擴散的速率，因此結晶速率比慢得多。即便與同是聚脂的PBT對比，的結晶速率也慢得多，這關鍵是由于PBT的分子結構鏈上比PET多了2個亞甲基，使PBT的軟性比PET好，因此結晶速率比PET快。

聚合物的成核包含初中級成核和次級線圈成核。在其中初中級成核又分成均相成核和異像成核二種。均相成核由溶體分子結構開鏈本身熱運動造成井然有序排序的鏈束或伸縮鏈做為能量源，能量源在全部結晶全過程中是持續形成的，因而發展趨勢成的能量源的大小不一，需要的溫度一般 較為低;異像成核是之外來的殘渣、高聚物結晶、人為因素添加的分散化的小顆粒或器皿的壁為管理中心，吸咐高聚物開鏈作井然有序排序而產生能量源，異像成核受溫度危害較小，能夠 在較高的溫度下產生。因而，另加成核劑(推動異像成核)可明顯推動PET的結晶。

最終，高聚物的結晶與低分子結構的結晶有很多層面不一樣。高聚物結晶除開受自身構造的危害外，也要受許多外部要素的危害，例如溫度、含量及含量遍布、防腐劑等要素的危害。

針對PET來講，含量越大的PET熔化溫度越高，結晶性能也越差;而針對特殊型號的PET，適度提升擠壓溫度和添加成核劑則有益于其能量源的生長發育，可明顯改進最后商品的結構力學性能;此外，在采用實際的PET型號時，低二甘醇(DEG)成分的PET具備更強的結晶性能;因為工業生產生成時，一般都需要應用金屬催化劑，關鍵包括有Mn、Zn、Pb、Cd、Mg、Ca、Ce、Co、Li、Na、和Sb等，而具備較低溶點的金屬催化劑則是特異性最大的成核劑，也可做為采用的參照規范。

3. 成核劑對PET的結晶改性材料

成核劑改進PET的結晶性能主要是根據具有異像成核的功效，管理體系中假如存有成核劑，溶體制冷時需形成的球晶小而多，相對所造成的熱應力也小并且分散化，進而改進了產品的運用性能。

因而，根據加上成核劑能夠 做到下列目地：

提升 PET 的起止結晶(成核)溫度，增加結晶的溫度范疇;

抑止造成 PET 脆裂的大球晶產生;

誘發造成小而整齊的結晶構造。

成核劑類型許多，關鍵分成有機化學成核劑、無機成核劑、高分子材料成核劑和復合型成核劑等。

（1）無機成核劑

無機類成核劑大部分全是高聚物常見的無機填充料，無機類成核劑在結晶全過程中等同于第二相的小顆粒存有于PET中的溶體中，在粉層這種顆粒處在不熔情況，在減溫的全過程中，PET分子結構鏈就以這種顆粒為管理中心，吸咐到顆粒上并且做好井然有序排序而產生品核。因而，這種小分子水無機物做為異像成核劑時，減少了PET產生品核時所需的活化能，而對接著的結晶生長發育全過程，即PET分子結構開鏈被吸咐于能量源表層而進到晶格常數的全過程危害并不大。

可是因為無機填充料與PET基材的頁面融合工作能力較為差，假如在熔化標準下立即把無機原材料與PET混和并不易在PET基身體分散化勻稱，并且非常容易產生團圓，因而，無機填充料一般必須歷經表層改性材料解決。

普遍的PET無機填充料類成核劑為黏土、金屬氧化物與氫氧化鎳、無機鹽，除此之外也有Si3N4、納米碳管/高純石墨、鋅粉及葉臘石等。

黏土類成核劑

蒙脫土是一種片層構造無機原材料，這類原材料原材料豐富多彩、價格低，并且加上在高聚物中還可以合理的提升原材料的隔絕性能，與PET復合型后能夠 制取優良的封裝原材料，除開蒙托土，其他黏土原材料如瓷土、累托土等，也可以制取分散化優良的納米技術高分子材料，并且能合理提升PET的結晶、熱力學、隔絕性能。

一般 選用熔化插層方式 將蒙脫石(MMT)添加到PET中。比如，將氯代十六烷-三苯基膦(CHDTPP)做為MMT的改性材料，老先生成OMMT，再經熔化插層能制得PET / OMMT納米技術高分子材料，結果顯示，制取的PET/OMMT高分子材料的結晶速度是純PET的4-5倍，在注塑工藝時可大幅度減少模貝溫度，蒙脫土摩爾質量為1%時，高分子材料的模貝溫度可降至約80℃，而純PET務必在130%;值得一提的是，PET/OMMT不在加成核劑和增韌劑狀況下，立即與玻璃纖維復合型就可以獲得優質的結構力學性能和耐溫性的橡膠制品。

水滑石(HT)也可運用于PET的結晶改性材料，研究表明，當HT摩爾質量為0.5%-1.0%時，HT做為PET的結晶成核劑實際效果最佳;選用單螺桿熔化共混法制取的PET /凹凸棒土(AT)高分子材料的結晶性能也顯著獲得改進。

金屬氧化物類成核劑

SiO2成核劑為應用數最多的無機填充料成核劑之一。做為PET的異像成核劑，其加上量為2%上下時成核實際效果最好是，而加上量為約0 .2%時，個人所得PET的綜合性結構力學性能最好。當添加同樣摩爾質量時，SiO2較MMT對PET的異像成核功效要更強，與大部分無機成核劑相近，SiO2加上量過更多就是會在PET基材中團圓，不利PET結晶。因而，為了更好地使SiO2做到更強的成核實際效果，務必提升其與PET基材的相溶性和分散性。分散化優良的SiO2因成核點多而抑止了PET球晶的生長發育，因而在提升PET結晶速度的另外亦提升了其清晰度。

根據二階熔化共混法可制取PET/納米技術二氧化鈦高分子材料，研究表明，納米技術TiO2顆粒在PET基材環氧樹脂中具備成核劑的功效，可明顯增強基材環氧樹脂結晶溫度和結晶速度。納米技術Ti02對PET結晶的功效使其對基材造成顯著的提高功效，在3%成分范疇內原材料的妥協和抗拉強度都提升了約25%;小量納米技術TiO2可讓PET延展性有一定水平提升，1%的成分范疇內原材料空缺沖擊性抗壓強度提升了約10%;而在較高成分下，納米技術Ti02對PET延展性危害比較顯著。高分子材料在Ti02成分為1%時具備不錯的綜合性結構力學性能。

納米技術MgO對PET也是有非常好的成核功效，研究表明，當用納米技術MgO做為成核劑時，在60℃或80℃模溫下注塑加工.個人所得試件的沖擊性抗壓強度、彎曲強度、較大 彎折力、彎折彈性模具都相比納米技術SiO2作成核劑時稍好。在獨立加上納米技術MgO的狀況下，模溫各自為60℃和80℃時，試件的抗拉強度、沖擊性抗壓強度、彎折彈性模具差別并不大。且在60℃的模溫下，注塑加工全過程中產品不黏貼、漲縮，能夠 成功出模。這表明添加納米技術成核劑后.有可能使塑料模具溫度進一步減少。

無機酸鹽成核劑

碳酸氫鈣，硫酸鋇，輕鈣粉，介孔碳分子篩(MMS)及重晶石粉等全是常見的無機酸鹽成核劑。在其中，輕鈣粉較碳酸氫鈣、黏土、SiO2及TiO2對PET的成核實際效果好些，加上量為5%時結晶性能最優化。

只加上摩爾質量為1%的納米技術BaSO4就可以使PET結晶峰溫提升6.8℃，表明BaS04具有不錯的異像成核實際效果。BaSO4對PET成核實際效果隨BasO4加上量的提升有一個最好量，當其摩爾質量為2%時，PET/納米技術Bas04高分子材料的結構力學性能最優化。比照純PET試件，其抗拉強度和彎曲強度各自提升了16%和18.6%，拉申彈性模具和彎折彈性模具各自提升了32%和14%，空缺沖擊性抗壓強度稍有降低。

（2）有機化學小分子水成核劑

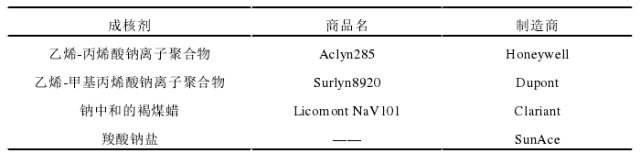

有機化學類成核劑主要是一元梭酸的Na、Li、Ba、Mg、Ca鹽，安息香酸的Na、K、Ca鹽，脂環甲基磺酸鹽、甲基對硫磷化學物質的Mg、Zn鹽，在其中實際效果不錯的是羧基醋酸鹽和羧基無機鹽。比如，含鉀離子的高聚物被覺得是PET工業生產上最有效的成核劑，在其中商業化的的PET成核劑以下表所顯示。

有機化學類成核劑的成核原理關鍵兩者之間化學結構相關，這種成核劑在具有異像成核的另外，還具有有機化學成核功效，進而不但提升了成核工作能力還提升了能量源的生長發育速率，也就是他們在出示異像能量源的另外也減少PET分子結構鏈外擴散進到晶格常數的外擴散活化能。

(替代)苯甲酸鈉和硬脂酸鎂與其他異像成核劑不一樣，在高溫下它能溶解PET溶體，PET與所述羧基醋酸鹽在高溫下擠壓的時候會產生化學變化，形成PET-COONa化學物質，在含有正離子端基的PET溶體中間會產生正離子簇，正離子簇可能變成成核劑在溶體中具有了成核功效，分子結構鏈整齊排序迅速結晶;另一方面，因為反映全過程中分子結構解鏈，造成部分相對性分子質量減少，進而因部分結晶加速而推動全部管理體系的結晶，這兩層面一同功效使結晶速度巨大提升。但苯甲酸鈉與PET的親核取代反映，會導致環氧樹脂的溶解。一種行得通的方式 是加上擴鏈劑以填補PET的含量，常見的擴鏈劑關鍵包含環氧化物、丙烯酸酯、酸酐、?f唑啉類等。

研究表明，加上苯甲酸鈉成核劑可使PET的結晶誘發期減少、結晶活化能減少、整體結晶速率增加;但隨加上量的提升會使結晶度減少，不利共混原材料性能的平穩，因而，苯甲酸鈉運用于PET時，務必留意使用量，另外還需與其他改性材料相互配合應用。

此外，含長飽和脂肪酸鏈(C26-C32)的煤褐酸鈉緩釋片也是非常好的PET成核劑，研究表明，煤褐酸鈉緩釋片成核劑的烷基鏈越長，則PET的結晶速度越快，并且具備更長碳烷開鏈的煤褐酸鈉緩釋片的成核工作能力較(替代)苯甲酸鈉更強。

來源于：找塑料新型材料
