引言：丙烯酸樹脂(PA)是以已內酰胺、人體脂肪羧基、脂肪胺或脂環二元酸、脂環二元胺為原材料生成，碳鏈上帶有氟苯官能團(―NHCO―)的晶形高分子化學物質，做為橡膠制品的PA分子量在(1.5~3)×104上下。PA具備優質的力學性能、耐磨性能和耐熱性，因此 是主要用途更為普遍的橡膠制品之一。可是，因為分子構造中帶有旋光性的親水基團，因此 對尼龍制品的規格可靠性及其力學性能有非常大危害。現階段，能用化學纖維提高，降低環氧樹脂的吸水性，使其能在高溫、高低溫的標準下工作中。

尼龍閘閥

一、吸水能力對尼龍特性危害原理

因為尼龍的分子鏈構造整齊，是一類晶形的高分子化學物質，晶格常數的存有拘束了分子鏈的健身運動，因此 抗壓強度較高。除此之外，分子鏈中帶有的旋光性氟苯官能團，可以在分子鏈中間產生共價鍵，使分子鏈以前的相互作用力擴大，進一步限定了分子鏈受外力作用時的載荷，因此 具備較高的結構力學抗壓強度和應變速率。

而且，伴隨著丙烯酸樹脂分子鏈中酰胺基相對密度的提升、分子鏈對稱的提高及其晶粒大小的提升，其結構力學抗壓強度也進一步提高。

1、分子鏈間相互作用力降低

可是，正由于尼龍分子鏈中帶有旋光性氟苯官能團，因此 能夠 與自然環境中的水分子產生共價鍵，那樣會使分子鏈的整齊度降低、分子鏈中間的共價鍵數降低，造成 分子鏈中間的相互作用力降低。

因此 ，在遭受外力作用時，分子鏈中間能夠 根據健身運動來耗費外部的動能，因此 原材料的抗拉強度、彎曲強度及其應變速率會出現一定水平的降低，制品的規格可靠性也會大幅度降低。可是延伸率和沖擊性抗壓強度會出現提升。

2、分子鏈一部分水解反應

在熔融狀態下，如果有水份的存有，會造成丙烯酸樹脂大分子鏈的水解反應，進而造成 相對性分子品質的降低。由于高分子化學物質的物理性能和分子毛料一定范疇內是正比例關聯，因此 分子鏈溶解，制品的力學性能會出現降低。

除此之外，成形全過程中，水份的存有還會繼續造成 制品表層出現汽泡、絲條和花紋等缺點。因而，成形前務必充足干躁。

二、吸水性對尼龍力學性能的危害

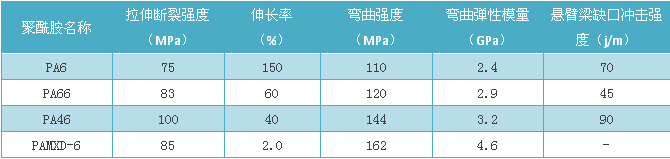

表 尼龍干態力學性能檢測

注：測量規范選用ASTM規范方式

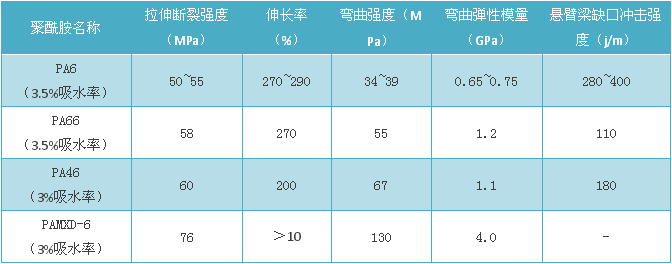

表 吸水能力對尼龍力學性能危害

注：測量規范選用ASTM規范方式

以上是四種尼龍在干態和一定吸水性情況下的力學性能數據測試比照。四種尼龍的拉申、彎曲強度，及其應變速率都是有一定水平的降低，而延伸率和沖擊性抗壓強度則有提升。

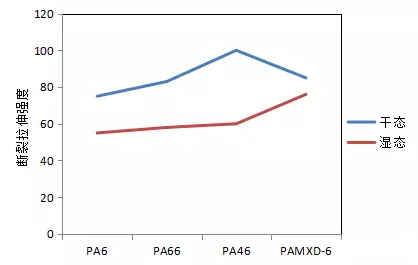

比照各種各樣四種尼龍在二種情況下的開裂拉漲抗壓強度，脂環族尼龍吸濕后抗拉強度降低力度較，在其中PA46的減幅在40%上下，而脂環尼龍PAMXD-6的減幅在10%上下。

因此 ，針對尼龍制品而言，不但在成形全過程中必須開展考慮到吸水性難題，應用全過程中，尤其是高溫、高低溫的自然環境中也得考慮到吸水性的難題。現階段，玻璃纖維提高尼龍能夠 顯著改性材料制品的吸水性，可使尼龍制品運用于高溫、高低溫的自然環境中。

來源于：艾邦高分子
