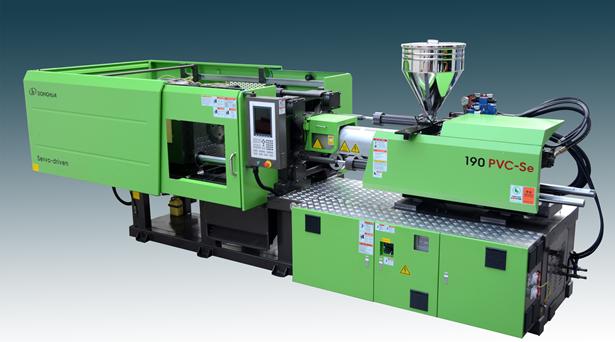

全電動式塑料機機械設計基礎

1、出模、鎖模、模具頂針等姿勢選用高精密絲杠螺母，傳動系統精密度0.01mm。

2、直線滑軌，將傳統式往復式拖動正確引導變化為翻轉正確引導，提升精度等級，減少機械設備工程造價而且大幅節約電力工程，可長期保持高精密。

3、選用新式拉壓力傳感器，精確控制凝汽式獲得平穩的精細注塑加工。

4、同步帶及同步皮帶，構造簡易、安裝便捷、傳動系統高精度，噪音低。

5、選用集中型潤化，容量式占比調節器，確保每點潤化充足。

止逆環(過橡膠圈)---說白了，止逆環的功效便是止逆。它是避免塑膠溶體在注入時往后面泄露的一個零件。

射嘴

射嘴是連接 料筒和模貝的銜接一部分。

法蘭

法蘭是聯接射嘴與料筒的零件?在塑膠的熔融注入全過程中只起安全通道的功效。

投料斗

投料斗是存儲塑料原材料的構件，也是有的在投料斗上再加上發燙和吹風機設備制成干躁料倉

全電動式塑料機電機控制基本原理：

伺服控制系統：是使物件的部位、方向、情況等輸出被測量可以追隨鍵入總體目標(或給出值)的隨意轉變的全自動控制系統軟件。伺服電機的關鍵每日任務是按控制指令的規定、對輸出功率開展變大、轉換與管控等解決，使驅動器設備輸出的扭矩、速率和部位控制的更加靈活便捷。

鎖模伺服電機

伺服電機的原理：

伺服電機是一個典型性閉環控制反饋機制，降速齒輪組由電機驅動器，其終端設備(輸出端)推動一個線形的占比電阻器作部位檢驗，該電阻器把拐角坐標轉換為一占比工作電壓意見反饋給控制pcb線路板，控制pcb線路板將其與鍵入的控制差分信號較為，造成改正單脈沖，并驅動電機順向或反向地旋轉，使齒輪組的輸出部位與期待值相符合，令改正單脈沖趨向為0，進而做到使伺服電機精準定位的目地。

伺服電機的控制：

規范的伺服電機有三條控制線，各自為：開關電源、地線及控制。電源插頭與地線用以出示內部的電動機及控制路線需要的電力能源，工作電壓一般 接近4V―6V中間，該開關電源應盡量與解決系統軟件的開關電源防護(由于伺服電機會造成噪聲)。乃至小伺服電機在重負荷時也會拉低

放大儀的工作電壓，因此全部系統軟件的開關電源供貨的占比務必有效。鍵入一個規律性的順向差分信號，這一規律性差分信號的上拉電阻時間一般 在1ms―1ms中間，而低電頻時間應在5ms到50ms中間。
