沖壓模具三視圖

1、從正臉看來，獲得的幾何圖形就稱之為正視圖;從后看，獲得的幾何圖形就稱之為后視圖;

2、從正左側看來，獲得的幾何圖形就稱之為左視圖;從正右側看來，獲得的幾何圖形就稱之為右主視圖;

3、從上往下看，獲得的幾何圖形就稱之為頂視圖，從下往上看，獲得的幾何圖形就稱之為仰望圖;

4、為了更好地使圖型表述的更精確，更能令人了解，淺顯易懂，有時還必須畫上剖視圖、全剖視圖、半剖視圖、斷面圖等。剖視圖，便是把它割開，你見到的圖型;全剖視圖：便是所有割開獲得的圖型;半剖視圖，便是把它剖了一半(并不是所有割開)，獲得的幾何圖形;斷面圖，便是想像一下這一物件從這兒開裂，隨后把開裂之后你見到的主視圖用圖型表現出來，這就是斷面圖。

我那樣講不知道有木有將你弄糊里糊涂呢?下邊有一幅圖，看一下相信你就能懂了：

專業名詞表述

挖：做模貝人習慣性叫法，就是指線割框口的意思。例如：挖傷口、挖入塊等。

軟料：在沖壓模具中，就是指強度在HRC35上下、強度較為低的模具鋼材，如45#鋼、A3、Q235等。你用個強度略微高一點的物品在上面敲一下，就能打出個坑出去，這類原材料很松、因此 習慣性稱之為“軟料”，因為它的抗震等級特性比較好，一般用于制做沖壓模具的左右墊板、左右墊腳、左右模座。

高硬度：在沖壓模具中，就是指強度(熱處理工藝后)在HRC58～62上下或之上的模具鋼材料，如：Cr12、Cr12Mo1v1、Cr12Mov、Skd-51、Skd-11、W5Mo5Cr4V2(鎢鋼材料)，這種鋼料強度很高(可是也較為脆，略微不留意有可能就被你搞崩開一塊，55)，一般用于做沖壓模具的傷口、沖針或其他規定強度較高的零件。

節距定位一般用在持續模

了解的人就要說：“空話，工程項目模哪有效節距定位的?”

為何僅有持續模采用節距定位，而工程項目模卻一般無需節距定位呢?

那是由于一般工程項目模全是打料片的，料片尺寸、寬度全是類似的，立即放進工程項目模里邊打便是了，否則也不會叫“工程項目模”;自然，工程項目模也是有全自動給料的，一般都是有供料機設定好的，高速沖床打一下，供料機便會把原材料全自動送到。

持續模一般全是有專業的自動送料機的，否則如何打?人力給料 由于有時送不精確，導致商品損毀率太高，而自動送料機就可以防止這一風險性。更何況也僅有一般小型加工廠才用人力給料，略微大一點的廠，全是分配的有自動送料機的。人力只必須把原材料按要求置放到自動送料機上，隨后設定好就可以了。

但是，自動送料機也不一定那麼精確，有時也會出現小小誤差值，此刻節距定位就具有十分大的功效了。有些人說“節距定位：便是2個定位針中間的間距。”，想一想對不對?實際上這一叫法并并不是不正確的，理論上講是那樣的。可是，2個定位針中間的間距又是什么呢?它是怎么計算出去的呢?嘿嘿，這個問題太難懂了，你來找一個專業做五金模具設計方案的老師傅問一下吧。

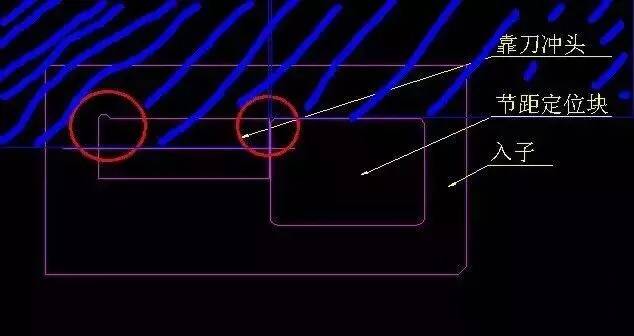

下邊我給一張圖，簡易講講什么叫做節距定位。

沖壓模具跳料怎么修

什么叫跳廢棄物?跳屑又是指什么?很有可能一些同學們不明白，先講下。

跳廢棄物和跳屑基礎是一個含意，便是廢棄物往上跳，跳至下模版上，或是跳到別的地區，總而言之便是廢棄物從傷口那邊蹦出來了。

沖針把不必要的廢棄物摘除，隨后很有可能由于修模工作人員、設計方案工作人員、或生產線工作人員的緣故，造成 原本早已摘除的一些廢棄物又從上模傷口處蹦出來了，想一想它是多么的風險的一件事情。

輕則損毀好多個商品，比較嚴重一點有可能打爛模貝，十分比較嚴重的很有可能就需要傷著人這些，想一想簡直太可怕了。做模貝就這樣，由于做模貝而一不小心，喪失手或是殘廢的也許多。除非是你做沖壓模具，或是別的。要是跟模貝相處，風險就無所不在!
