解析熱流道模具,收好備用!
已有人閱讀此文 - -熱流道分三種,分離板、噴頭、溫度控制箱。能夠 看看我放的工程圖紙,主進膠口入料,根據分離板穿過噴頭,溫度控制箱 麥麗立是溫度控制的。
熱流道模具是運用加熱裝置使過流道內溶體自始至終不凝結的模具。因為它比傳統式模具成型周期時間短,并且更節省原材料,因此 熱流道模具在當今社會各工業生產資本主義國家和地域均獲得極其普遍的運用。
歸類
熱流道系統軟件分成絕熱流道(fully hot runner)和小型半熱流道系統軟件(semi hot runner)。絕熱流道的設計方案繁雜,但效果非常的好和維護保養成本費極低。小型半熱流道構造由繁化簡,平穩功能強大,設備故障率低,因構造簡易因此維護保養低成本,對生產制造的平穩開展有更高確保。
熱流道歸類
敞開式(用以小型半熱流道)、針型閥式(用以絕熱流道)。
熱流道系統軟件一般由熱噴頭、分離板、溫度控制箱和配件等幾一部分構成。熱噴頭一般包含二種:敞開式熱噴頭和針型閥式熱噴頭。因為熱噴頭方式立即決策熱流道系統軟件采用和模具的生產制造,因此常相對的將熱流道系統軟件分為敞開式熱流道系統軟件和針型閥式熱流道系統軟件。分離板在一模兩腔或是多一點入料、點射入料但料位參考點時選用。原材料一般 選用P20或H13。分離板一般分成規范和非標兩類,其結構形式關鍵由凹模在模具上的遍布狀況、噴頭排序及進膠口部位來決策。溫度控制箱包含服務器、電纜線、射頻連接器和布線公和母電源插座等。模具大咖微信小編熱流道配件一般 包含:電加熱器和熱電阻、流道密封環、連接器及接線端子等。

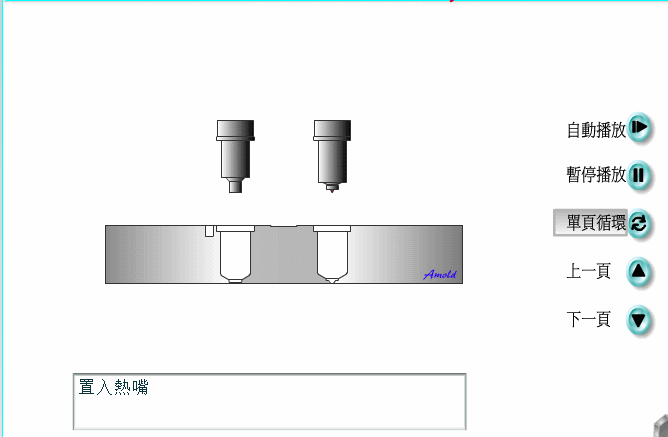

單穴安裝

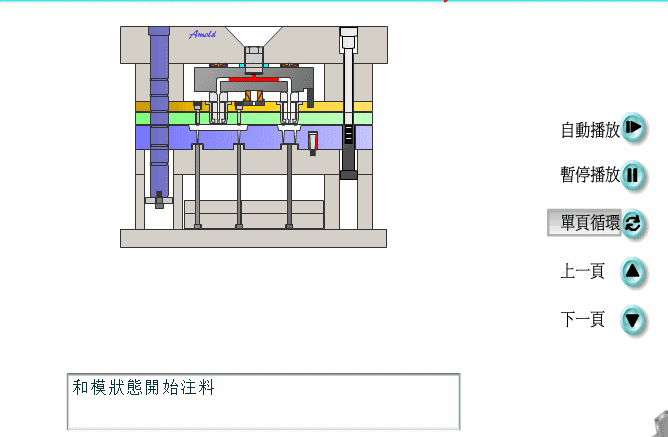

多穴安裝

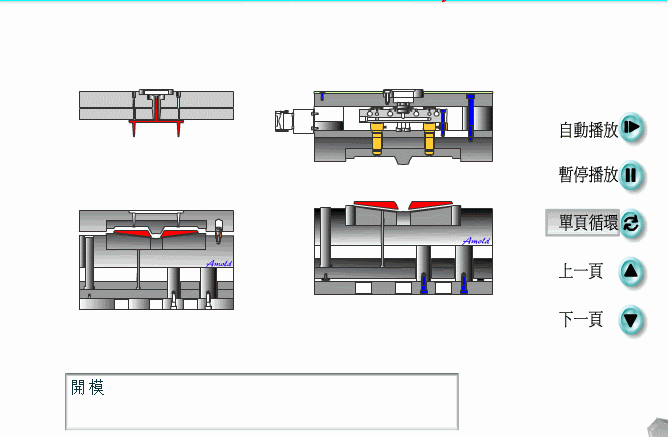

三板模和熱澆道之差
針型閥式安裝
三板模加溫直澆道
優勢
減少周期時間
制品成形周期時間減少,因沒有直澆道系統軟件制冷時間的限定,制品成形干固后便可立即壓射。很多用熱流道模具生產制造的厚壁零件成形周期時間可在5秒左右下列。
節約塑膠
在純熱流道模具因其沒有冷澆道,因此 無生產費用料。這針對塑料價格貴的運用新項目實際意義特別是在重特大。實際上,國際性上關鍵的熱流道生產廠商均當今世界原油及塑料原材料價格比較貴的時代獲得了迅速的發展趨勢。由于熱流道技術性是降低費料減少工費的重要途徑。
降低廢料
降低廢料,提升產品品質。在熱流道模具成形全過程中,塑膠溶體溫度在過流道系統軟件里獲得精確地操縱。塑膠能夠 更加勻稱一致的情況注入各模芯,其結果是質量一致的零件。熱流道成形的零件進膠口性價比高,出模后內應力低,零件形變小。因此 銷售市場上許多高品質的商品均由熱流道模具生產制造。如大家了解的MOTOROLA手機上,HP復印機,DELL筆記本里的很多塑料零件均用熱流道模具制做。
生產制造自動化技術
清除事后工藝流程,有益于生產制造自動化技術。制品經熱流道模具成形后即是制成品,不用剪修進膠口及收購生產加工冷澆道等工藝流程。有益于生產制造自動化技術。海外許多商品生產商均將熱流道與自動化技術融合起來以大幅地提升生產率。 很多優秀的塑膠成形加工工藝是在熱流道技術性基本上發展趨勢起來的。如PET預成形制做,在模具中多色共注,多種多樣原材料共注加工工藝,STACK MOLD等。
缺陷
雖然與冷流道模具對比,熱流道模具有很多明顯的優勢,但模具客戶亦必須掌握熱流道模具的缺陷。歸納起來有以下幾個方面。
成本增加
熱流道元器件價錢較為貴,熱流道模具成本費很有可能會大幅提高。假如零件生產量小,模具專用工具成本費占比高,經濟發展上劃不來。模具大咖微信編輯 對很多發達國家的模具客戶,熱流道系統軟件價錢貴是危害熱流道模具普遍應用的關鍵難題之一
機器設備規定高
制做工藝技術規定高,熱流道模具必須精密機械加工機械設備作確保。熱流道系統軟件與模具的集成化與相互配合規定極其嚴苛,不然模具在加工過程中會出現許多比較嚴重難題。 如塑膠密封性不太好造成 塑膠外溢毀壞熱流道元器件終斷生產制造,噴頭鑲件與進膠口相對位置不太好造成 產品品質比較嚴重降低等。
實際操作檢修繁雜
與冷流道模具對比,熱流道模具實際操作檢修繁雜。如應用實際操作不善非常容易毀壞熱流道零件,使生產制造沒法開展,導致極大財產損失。針對熱流道模具的新用戶,必須長時間來累積應用工作經驗。
大部分成形商品的缺點是在熔融和注塑加工環節導致的,但有時候也與模具設計方案不善相關,很有可能的影響因素包含:模芯數,冷/熱流道系統軟件的設計方案,射入口的種類、部位和規格,及其商品自身的構造等。因而,為了更好地防止因為模具設計方案而導致的商品缺點,大家必須在制做模具的情況下,對模具的設計方案和加工工藝主要參數開展剖析。
在得到試件結果后,作業者一般 必須對模具的詳細情況開展評定,以防在對模具開展改動的全過程中提升多余的成本費和時間。大部分狀況下,這類評定還包含對設備加工工藝主要參數的設置。換句話說,為了更好地填補模具設計方案中的不夠,作業者很有可能會在不知道的狀況下開展了有誤的設定。在這類狀況下,機器設備的生產制造運行全過程是異常的,由于生產制造合格產品需要的基本參數范疇十分小,一旦基本參數出現一切細微的誤差,很有可能會造成 最后商品的品質遠遠地超過所容許的誤差值范疇,而從而造成的具體產品成本通常比事前開展模具提升所造成的花費高得多。
試件的目地便是要找到提升的加工工藝主要參數和模具設計方案。那樣,就算是原材料、設備設置或是自然環境等要素發生了轉變,仍然可以保證平穩和連續的大批量生產自然環境,而不僅是為了更好地得到一個好的試品。這一點十分關鍵。
試件流程
流程1.設定料桶的溫度
這兒必須留意的是,原始的料桶溫度設定務必根據原材料經銷商的強烈推薦。這是由于,不一樣生產廠家、不一樣型號的同樣原材料很有可能具備非常大的差別,而原材料經銷商通常對自身的原材料擁有 非常深層次的科學研究和掌握。客戶可依據她們的強烈推薦開展基礎的設定,隨后再依據實際的生產制造狀況開展適度的調整。
此外,還必須應用探測儀精確測量溶體的具體溫度。由于大家所設置的料桶溫度通常因為自然環境、溫度感應器的型號規格和部位深層不一樣等緣故,并不可以確保與溶體溫度100%的一致。有時候因為油漬的存有或別的緣故,溶體的具體溫度打料桶的設定溫度區別非常大(之前,大家曾經歷二者溫度差相距達到30℃的事例)。
流程2.設定模具的溫度
一樣,原始的模具溫度設定也務必依據原材料經銷商出示的最佳值。
必須留意的是,大家常說的模具溫度指的是模芯表層的溫度,而不是模溫控制板上顯示信息的溫度。許多情況下,因為自然環境及其模溫控制板的輸出功率挑選不善等緣故,模溫控制板上顯示信息的溫度與模芯表層的溫度并不一致。因而,在宣布試件以前,務必對模芯表層的溫度開展精確測量和紀錄。另外,還理應對模具凹模內的不一樣部位開展精確測量,查詢各點的溫度是不是均衡,并紀錄相對的結果,認為事后的模具提升出示參照數據信息。
流程3.
依據工作經驗,基本設置熔融量、注射工作壓力的規定值、注射速率、制冷時間及其擠出機螺桿轉速比等主要參數,并對其開展適度的提升。
流程4.開展添充實驗,找到變換點。
變換點就是指從注射環節到保壓環節的轉換點,它能夠 是擠出機螺桿部位、添充時間和添充工作壓力等。它是注塑加工全過程中最重要和最基礎的主要參數之一。在具體的添充實驗中,必須遵照以下幾個方面:
(1)實驗時的保壓工作壓力和保壓時間一般 設置為零;
(2)商品一般添充至90%~98%,詳細情況在于厚度和模具的總體設計;
(3)因為注射速率會危害轉壓點的部位,因而,在每一次更改注射速率的另外,務必再次確定轉壓點。
根據添充實驗,客戶能夠 見到原材料在模芯里的流動性途徑,進而分辨出模具在什么地方容易困氣,或是什么地方必須改進排氣管等。
流程5.找到注射工作壓力的規定值。
在這里全過程中,理應留意注射工作壓力與注射速率的關聯。針對液壓傳動系統,工作壓力和速率是互相關系的。因而,沒法另外設置這兩個主要參數,使其另外考慮需要的標準。
在顯示屏上設置的注射工作壓力是具體注射工作壓力的規定值,因而,理應將注射工作壓力的規定值設置為自始至終超過具體的注射工作壓力。假如注射工作壓力限制過低,促使具體注射工作壓力貼近或超出注射工作壓力的規定值,那麼,具體的注射速率便會由于遭受驅動力限定而全自動降低,進而危害注射時間和成形周期時間。
流程6.找到提升的注射速率。
這兒所說的注射速率,是另外考慮使添充時間盡可能短,另外添充工作壓力盡可能小的注射速率。在這里一全過程中,必須留意以下幾個方面:
(1)絕大多數商品的表層缺點,尤其是進膠口周邊的缺點,全是因為注射速率造成的。
(2)多級別注射只在一次注射不可以考慮加工工藝要求的狀況下能應用,特別是在試件環節。
(3)在模具完好無損、轉壓點設置恰當,且注射速率充足的狀況下,注射速率的速度與毛邊的造成沒有立即關聯。
流程7.提升保壓時間。
保壓時間也就是進膠口的冷疑時間。一般,能夠 根據秤重的方法明確進膠口的冷疑時間,進而獲得不一樣的保壓時間,而最優控制的保壓時間則是使商品模重做到較大 時的時間。
流程8.提升別的主要參數,如保壓工作壓力和鎖合模力等。
最終,必須注重的是,試件的目地和關鍵取決于提升模具和加工工藝,以考慮大批量生產的規定,而不僅是實驗較好的商品試件。
