換網器有助于在擠出過程中過濾塑料熔體，而高效換網器在塑料擠出生產線中至關重要。

柱塞式換網器增強過濾操作

齒輪泵、造粒系統、過濾系統和粉碎機制造商馬格公司最近宣布其新型換網器技術向市場開放。

柱塞式換網器的特點在于馬格的模塊化。其雙柱塞設計可根據用戶獨特的工藝要求，定制調整過濾單元。

該設計允許在同一換網器殼體內使用五種不同的過濾腔形狀：圓形，用于簡單的圓形過濾網;橢圓形，用于兩倍大的過濾面積; 拱形破碎板和用于四倍過濾面積的篩網;葉盤形設計，將過濾面積擴大至12倍;燭芯式過濾芯，將過濾面積增加至60倍。

盡管有許多可用的過濾腔形狀，但換網器仍然允許用戶單獨選擇特定的設計和操作特性，例如電或熱媒加熱、硝化或不銹鋼構造，特定的流動通道涂層以及高溫或高壓操作。

換網器的尺寸范圍從CSC-30到CSC-520，過濾面積為2×7cm2到2×12.5m2。其堅固的結構和高精密的工程結構可確保在擠出應用中可靠、無泄漏地過濾所有聚合物類型。

其中，CSC-116/R換網器是馬格CSC換網器系列的擴展，設計用于所有的聚合物擠出應用。它擁有獨特、具備專利的拱形篩網設計，雙柱塞可將過濾面積擴大四倍。

該型號使用75%的柱塞表面進行過濾，提供了更多的操作優勢，例如增加過濾篩網的停留時間、提高產量、提高過濾精度、降低熔體的壓力、降低通量率等。

此外，該設計最大程度的降低了過濾器表面的尺寸、重量、加熱功率和液壓動力需求，這能夠顯著降低操作成本。

CSC-R換網器的設計帶有2x877cm2至2x0.86m2的過濾面積。CSC-R技術堅固的結構和高精密的工程結構無需額外的密封使得擠出應用中所有的聚合物類型均能進行可靠、無泄漏地過濾。

全自動操作提升換網速度

美國換網器制造商High-Technology公司在NPE 2018展會上展示了其新一代Model DP-XL全自動換網器。這些換網器擁有更好的性能，而且在各種應用場合易于使用。

DP-XL的換網速度是先前型號的兩倍，可以過濾更高百分比的污染物。新設計能夠在高達650°F的溫度下無泄漏工作，并形成聚合物密封，從而實現平穩、不間斷的濾網更換循環。

此外，新型高強度過濾介質使該裝置能夠在濾網恒定壓差高達2000 psi條件下可靠運行。多層過濾介質組合可以過濾小至50微米，適用于各種聚合物，包括高粘度和低粘度聚合物。

通過PLC彩色觸摸屏控制裝置和描述性圖形，可以將換網器完全定制集成到復雜的生產線中。運行參數和硬體條件(如加熱器和感測器)都可以連續監控，擁有快速回應特性。

控制裝置能(包括20個分散警報器)檢測即時工藝條件，并以5分鐘到8小時的間隔自動調整濾網更換速度，即使在污染程度不穩定的條件下，也可以保持高度連續生產。

用于硬質聚氯乙烯的換網器

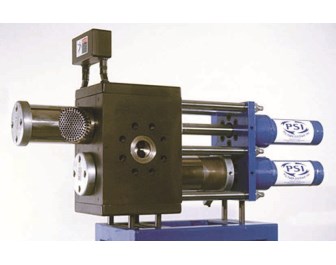

NPE 2018展會上的另一個有關換網器的亮點是PSI-Polymer Systems公司用于硬質聚氯乙烯的換網器和齒輪泵。該公司是美國領先的換網器、擠出齒輪泵和靜態混料器供應商，面向擠出、聚合物加工和回收行業。

這兩種新產品的目標應用領域包括片材和型材擠出。該系統也適用于PVC配方料，可以承受10-15°F的熔體溫度變化。

由于暴露于熔體流的密封區域存在流動轉變，所以換網器通常不用于硬質聚氯乙烯加工過程。當硬質聚氯乙烯流經這些流動轉變區和臺階時，會產生剪切生熱，進而引發材料局部焦燒。

然而，PSI開發了Expansion Plate Screen Changer(ESC，膨脹板換網器)解決方案，解決了與熱、流動和導熱性相關的化學問題，使其能夠用于聚氯乙烯加工過程，能夠耐受10-15°F的熔體溫度波動。現在該技術正在申請專利。

在ESC上更換慮網時，PLC快速加熱膨脹間隔條，將主體兩半結構之間的滑板上方和下方的兩半結構分開。在該設計中，可以避免熔體溫度瞬間升高。間隔條膨脹后將主體分開，從而使滑板可以不受阻礙地自由移動。

安裝好新慮網袋，并將舊慮網移到主體外部后，則將工廠壓縮空氣或冷卻介質通入隔板，使鋼體冷卻、收縮。這樣可有效地使主體兩半結構縮回到滑板上，通過緊密的鋼-鋼接觸重新形成密封。

ESC采用鍍鉻流道孔，流道直接通過換網器，不存在懸吊區域。該裝置沒有機械密封，因而不會磨損。而且，上游和下游主體相同。

這些可互換的兩半結構可以在現場修復―如果主體與滑板接觸導致表面被劃傷，可以在本地機械加工車間進行表面磨削，之后重新投入使用。部件由耐腐蝕不銹鋼制成。

對于溫度控制，ESC可以電加熱和空氣或液體冷卻膨脹隔條。主體標準配置有電加熱裝置，可以配用夾套，以實現更加均勻的熱傳遞。

旋轉過濾系統的緊湊設計

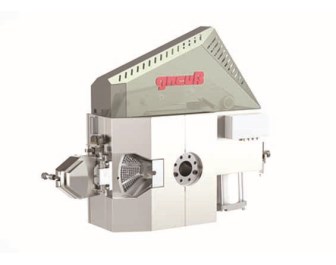

總部位于德國的Gneuss Kunststofftechnik公司的專利緊湊型旋轉過濾系統的幾種型號，其技術相當先進。該些型號改進了換網器外殼，可在更高壓力下在更廣泛的應用場合工作，同時提供更大的有效過濾面積。由于元件和模塊已經標準化，可縮短交貨時間，并且降低成本。

SFXmagnus過濾系統可自動運行，保持工藝過程和壓力恒定。該系列的特點是擁有超大的有效過慮面積、采用緊湊設計、易于操作。據稱，更換慮網不會影響產品品質。

至于RSFgenius 過濾系統則是全自動、恒壓過濾系統，幾乎可用于任何場合，可實現生產過程的自動化，制造高品質的終端產品。由于其結構緊湊，并采用了高品質的隔熱材料，所以能耗極低。

RSFgenius 過濾系統特別適用于超細過濾、熱敏感熔體過濾和高度污染材料過濾。其集成有自清潔系統，適用于要求極為苛刻的應用場合和高品質要求場合。濾網可自動重復使用多達400次，過濾精度可達1微米。

該公司的KF換網器系列采用小巧緊湊的設計，即使在非常狹窄的空間內也能實現簡單、具備經濟效益的集成。另一個優點是熔體流道的流變性能和換網器的內部部件可以根據具體要求單獨調節。這些換網器也非常適用于熱敏感聚合物。此外，換網過程可以自動觸發，無需停止生產。

來源：CPRJ中國塑料橡膠
