據外媒報道，美國威斯康星大學巴特里分校(UW Madison)的研究工作人員們，早已同合作方強強聯手完成了一種開創性的方式。不但大大簡化了降低成本高性能、無線網絡靈便的氫氧化物半導體材料場效晶體管(MOSFET)的生產制造加工工藝，還擺脫了很多應用規范技術性生產制造機器設備時需碰到的實際操作上的難題。該技術性可用以生產制造大波浪的軟性塑膠印刷電路板，并在可配戴電子產品和彎折感應器等行業派上大用場。

高性能晶體管問世

研究工作人員稱，此項開創性的納米技術印壓平板電腦包裝印刷生產制造加工工藝，能夠在一般的塑料板上打造整捆十分高性能的晶體管。

因為優異的低電流量要求和更強的高頻率性能，MOSFET早已快速替代了電子線路中普遍的雙極晶體管。為了更好地考慮持續變小的集成電路芯片要求，MOSFET規格也在持續縮小，殊不知這也引起了一些難題。

具體說來便是，MOSFET可以合理地造成電流量流動性，由于規范的半導體設備技術性淘寶旺旺不可以精準控制住摻雜的水準(硅中摻雜以產生或正或負的正電荷)，以保證跨各部件的安全通道性能的一致性。

一般 MOSFET是在一層二氧化硅(SiO2)襯底上，隨后堆積一層金屬材料或光伏電池做成的。殊不知這類方式可以不精準且無法徹底操控，摻雜有時候會泄到其他不用的地區，那般就造就出了說白了的“短溝道效應”地區，并造成 性能降低。

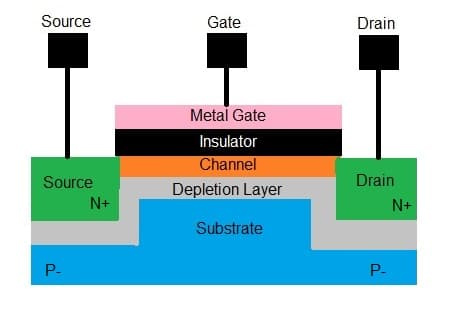

一個典型性MOSFET不一樣等級的剖視圖

但是威斯康星大學巴特里分校早已同美國好幾個合作方攜手并肩(包含密歇根大學、得克薩斯州高校、及其美國加州大學伯克利大學分校等)，開發設計出了可以減少摻雜劑泄漏以提高半導體材料質量的新技術應用。研究工作人員根據離子束光刻技術表面層產生訂制樣子和塑型，進而產生更為“物理學可控性”的加工過程。

進行而言便是：(1)研究精英團隊從給270nm厚的硅表層鍍層‘正摻雜’逐漸，隨后用離子束光刻技術形成的納米技術管溝，然后根據干蝕刻加工來制取硅納米技術塑料薄膜。(2)接著，研究工作人員取下硅納米技術塑料薄膜層，將之移到另一個有黏合劑塑膠鍍層的襯底塑料薄膜上。(3)最后一步是加上附加的干蝕劑來防護和界定斷面地區，布署柵極電解介質層和金屬材料柵極。

盡管聽起來勞動量非常大，但與當今的半導體設備加工工藝對比，它算得上是一種相對性簡易的全過程了。實際上，早已有報導稱某新式晶體管在以38GHz的打破記錄速率下運作，仿真模擬顯示信息其乃至可以在輕度提升后做到110GHz。

除開速率的提高，新技術應用都沒有危害工藝的進一步變小。研究工作人員還宣稱，新式晶體管尤其合適于無線網絡頻率層面的運用，因為它便是為無線網絡收取和發送數據信息和電力工程而設計方案的，可配戴電子產品和感應器將證實它有巨大的使用價值。

現階段此項研究的詳細信息，早已發布在近日出版發行的《科學報告》(Scientific Reports)刊物上。
