雙重拉申薄膜生產流水線關鍵加工工藝有上料、料管、擠塑機系統，豎向拉申系統、橫著拉申系統及牽引帶收卷系統。文中關鍵詳細介紹緊緊圍繞牽引帶收卷系統進行詳細介紹。牽引帶收卷是電氣控制系統的關鍵一部分，其操縱優劣立即關聯到膜的品質。

1 序言

雙重拉申薄膜生產流水線是塑膠產品生產機械中的大中型機械設備。這類機器設備在中國初期均依靠進口。伴隨著中國工控自動化的髙速發展趨勢，現階段中國公司已然開發設計出了年產量6000噸，薄膜薄厚為12至70μm的拉膜生產流水線。

雙重拉申薄膜生產流水線關鍵加工工藝有上料、料管、擠塑機系統，豎向拉申系統、橫著拉申系統及牽引帶收卷系統。文中關鍵詳細介紹緊緊圍繞牽引帶收卷系統進行詳細介紹。牽引帶收卷是電氣控制系統的關鍵一部分，其操縱優劣立即關聯到膜的品質。

2 Lenze解決方法

在轉移收卷系統中有兩個交流伺服電機操縱2個軸A、B輪流開展收卷，在收卷全過程時要持續保持薄膜支撐力穩定或伴隨著卷徑的擴大，薄膜支撐力按一定的規律性下降即支撐力錐度操縱。也要確保漫卷以后全自動換卷，換卷全過程中當薄膜被斷開時要穩定地銜接到預留收卷輥收卷，收卷輥和預留收卷輥中間，全自動進行張力傳感器和速率操縱的變換。收卷緊跟輥選用觸碰收卷和空隙收卷二種工作方式，但都需要確保伴隨著卷徑的擴大，緊跟輥能全自動倒退。在觸碰收卷時，要確保緊跟輥的工作壓力是穩定而且可調式。

圖1 根據張力傳感器的收卷操縱電路原理圖

3 Lenze關鍵優化算法

(1) 卷徑測算：在收卷全過程中卷徑是在不斷的慢慢提升的，要確保膜的角速度及支撐力的穩定就務必應用卷徑測算使角速度和電機額定功率開展搭配。推算出來的卷徑再功效到支撐力的預設值，依據轉徑的升至把推算出來的摩擦阻力扭矩累加到扭矩設置上。

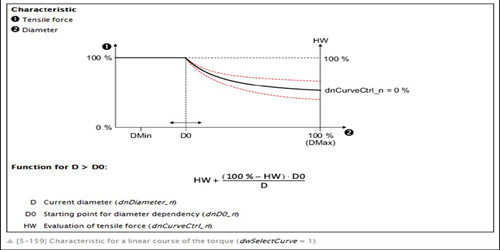

(2) 錐度測算：依據原材料的不一樣和加工工藝的規定，在不一樣的場所錐度曲線圖是不一樣的。倍福出示了三種錐度曲線圖方式：平行線方式、曲線圖方式、自定方式。有多種多樣主要參數開展設定，在其中自定方式顧客能夠設置64個點敘述全自動義曲線圖，基礎考慮了全部場所的應用。曲線圖方式的錐度曲線圖如下圖，D0為錐度逐漸點，HW為錐度設定值。

(3) 磨擦賠償：磨擦關鍵功效于傳動系統和滑軌上。特別是在起動和加擋換必須的力比一切正常運行時必須的力大很多,那樣在起動或加降速的情況下便會造成更高的追隨誤差值磨擦比較嚴重危害伺服電機系統的速率精密度。對磨擦開展賠償便是依據磨擦的方式和特性,運用各種各樣控制措施抑止或是清除磨擦對系統特性的危害。 9400HL內置有磨擦賠償功能塊L_WndFrictionCompensation可以自動檢索系統的摩擦阻力。

(4) 傳動系統慣性力鑒別：慣性力矩是剛體繞軸旋轉時慣性力(旋轉物件維持其勻速圓周健身運動或靜止不動的特點)的度量，其數值在于物件的樣子、品質遍布及傳動軸的部位。在伸縮卷運用時要各自測算空卷時的慣性力矩和滿卷時的慣性力矩。9400HL步進驅動器能夠根據現有的功能塊L_WndIdentMInertia自動檢索慣性力矩，為工程項目工作人員降低了繁雜的測算。

4 Lenze計劃方案閃光點

1) 9400HL在伸縮卷運用早已是十分的成熟了，有現有的模版應用，顧客只必須改動好多個主要參數即能夠完成伸縮卷作用。模版功能豐富，一些作用可隨時隨地摘除或資金投入。

2) 9400HL是個隨意程序編寫的步進驅動器，應用Lenze Engineer手機軟件具備豐富多彩的功能塊可視化編程，能夠?yàn)槊恳粋€(gè)新項目量身訂做相匹配的作用。

3) 9400HL數最多能夠有三個每日任務另外實行，更快的實行周期時間為1ms，其程序編寫作用不遜于中小型的PLC，在很多場所能夠節約PLC，即降低了成本費又降低了常見故障點。

4) 9400HL有多種多樣通訊方式開展挑選，包含CANOpen、ProfiBus、ProfiNet、EtherNet、EtherCAT等。能夠與市面上絕大多數的PLC和觸摸顯示屏的商品開展通訊聯接，開放式普遍。

5 未來展望

9400 HL在伸縮卷行業運用早已十分普遍，包括包裝、紡織品、塑膠、包裝印刷等行業。9400 HL伸縮卷模版運作速度更快，精密度操縱高，靈便靠譜，關鍵運用于高精密操縱行業。伴隨著中國制造業水準的提升，這類運用可能愈來愈多。

來源于：倍福
