請留意，你的電子外殼有螺絲孔開裂隱患！
已有人閱讀此文 - -
上篇說到，3C電子外殼材料因?yàn)樾枰枞夹浴?qiáng)韌平衡、能薄壁成型以及尺寸穩定性，所以無鹵阻燃PC/ABS是最優的選擇。
然而，無鹵阻燃PC/ABS也不是萬能的，用它做3C電子外殼產品，一個讓人頭疼的問題是塑料螺孔處容易出現開裂。

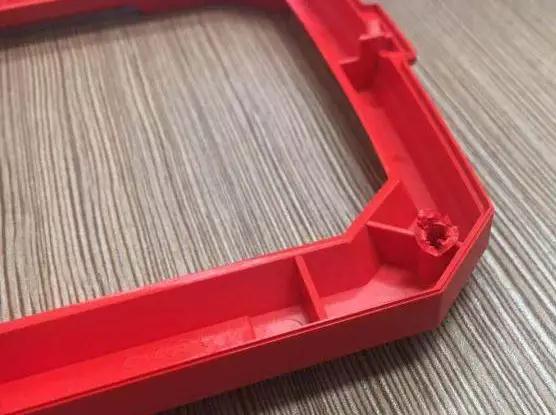

?比如這種
打入螺絲后，螺孔直接脆性斷裂：
?或者這樣的

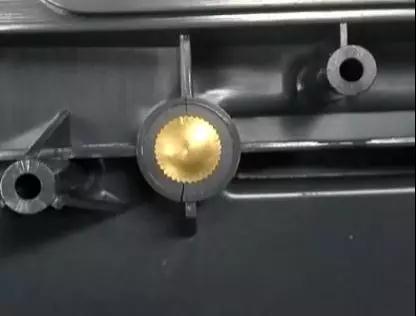

注塑時還是好好的
在倉庫放了一個月，就變成這樣的了
螺絲孔開裂對制件的裝配、制件安全性都帶來了挑戰，是個必須要解決的問題。
那么，為什么打螺絲孔會開裂呢？
又該如何解決呢？
先說材料本身的影響。
因?yàn)樽枞夹枰瑹o(wú)鹵阻燃PC/ABS必須加入阻燃劑，而無鹵阻燃劑最常用的是多聚物小分子，比如有機磷阻燃劑（Mw為幾十到幾百）。這些小分子物質的加入，會使PC/ABS的韌性受到影響。
更為重要的是，這些阻燃劑中含有未充分聚合的單分子或小分子殘余（如TPP），由于分子量小很容易從PC/ABS材料內部遷移析到材料表面，這樣材料表面就形成一個個微型裂縫，從而引發開裂。
另外，無鹵阻燃PC/ABS中，PC是一種缺口敏感的材料。當PC中有一個很小的裂紋而沒有得到及時終止，就會擴展為大的開裂。

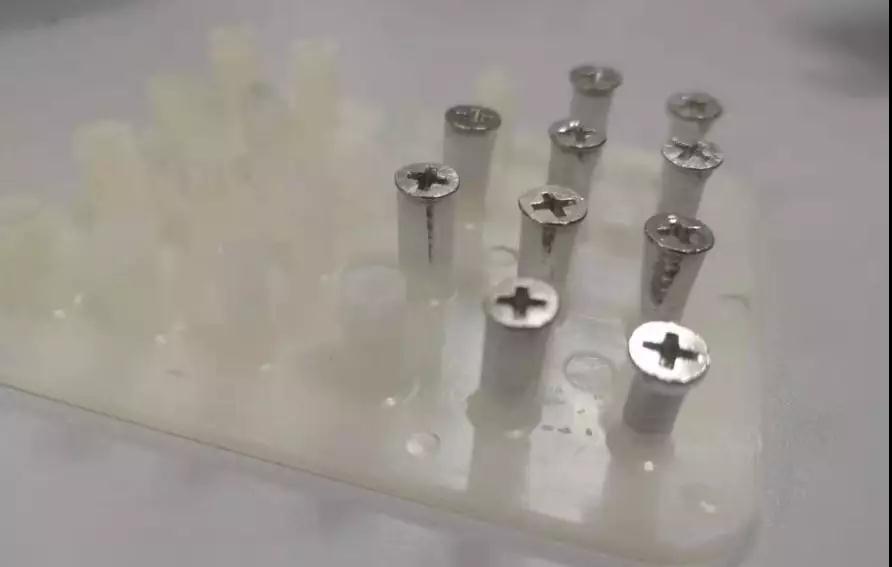

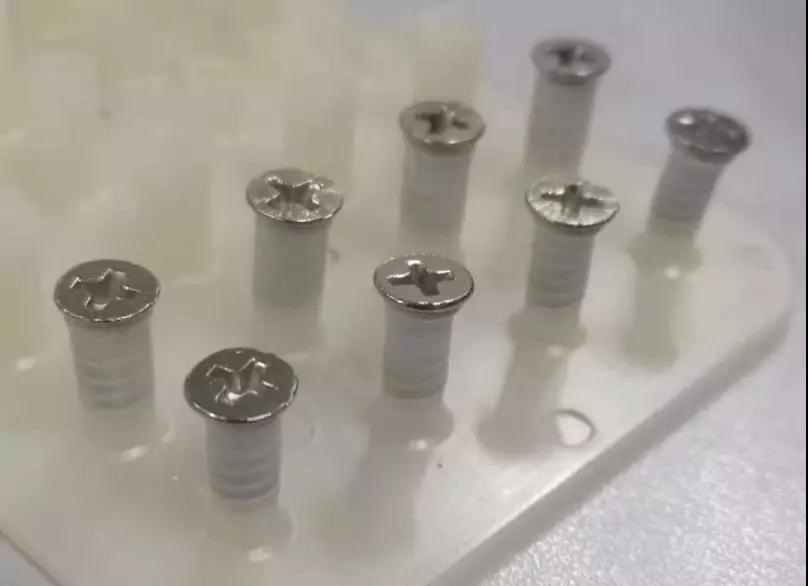

D公司無鹵阻燃PC/ABS 打螺絲孔
在PC中加入ABS，可以明顯減輕PC因?yàn)槿笨诿舾性斐傻拈_(kāi)裂，這是因?yàn)?/span>ABS中的橡膠相丁二烯（B）分散在PC/SAN基體中，形成了“海-島”結構，可以有效阻止裂紋的產生和發展。

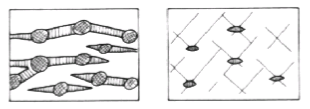

橡膠增韌機理示意圖

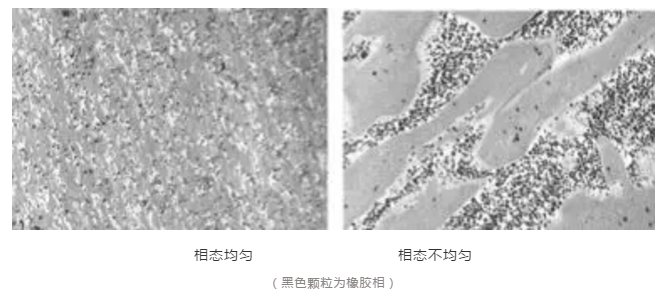

這是因?yàn)椴牧享g性表現還與所選擇ABS的橡膠粒徑、含量和分散相態等因素相關，一般來說，所選ABS粒徑越小、橡膠含量越高、橡膠分散越均勻，那么螺絲孔強度就越高。
無鹵阻燃PC/ABS AN9000打螺絲孔

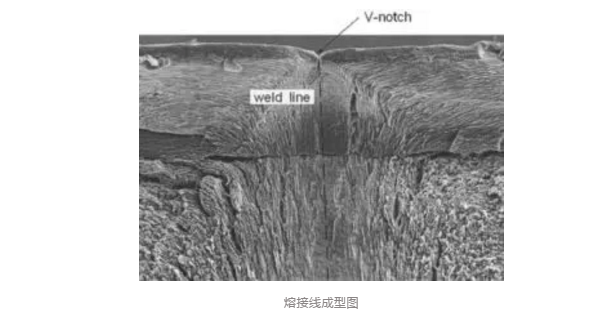

螺孔處的熔接線強度低也是一個重要原因。注塑螺孔的時候會出現兩股料流匯合，產生熔接線。如果在匯合處料流結合力弱、邊緣位置出現缺口、橡膠翻轉、橡膠分布不均等情況，就會使相關區域強度降低，增加開裂風險。

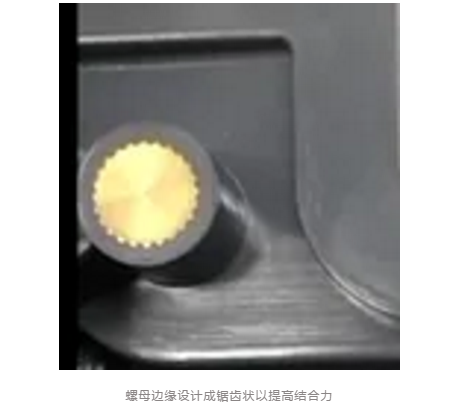

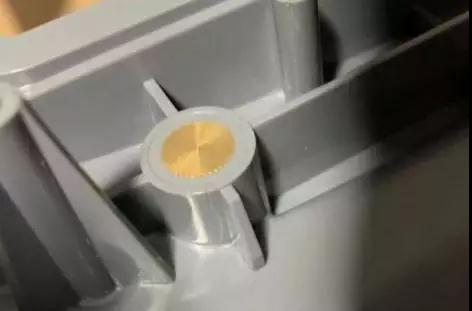

另外，有些工廠注塑時將螺母提前放置在模腔內，然后注塑塑料熔體。由于螺母邊緣一般都是鋸齒狀，在注塑的時候可能產生氣體留在鋸齒中，導致塑料與螺母結合不密實的情況，也就是常說的“困氣”。這個缺陷可能導致裂紋的產生及生長，這就需要在模具中加強排氣設計。
無鹵阻燃PC/ABS材料中的PC在熱、氧、剪切，特別是水、堿性基團的刺激下，容易發生斷鏈反應，而且ABS在高溫條件下也容易發生降解，從而使PC/ABS受“內傷”，制件性能如抗沖擊性能、耐熱性能等將會下降。
PC降解
而預先放置螺母的注塑方式，需要更長的注塑周期，材料在料筒中停留的時間可達3分鐘以上，這也加大了材料降解的風險。
評估材料熱穩定性和是否降解的一個簡單方式是，將材料在一定溫度下于注塑機中停留一段時間后對空注射，看發煙情況。發煙越多說明降解越嚴重。

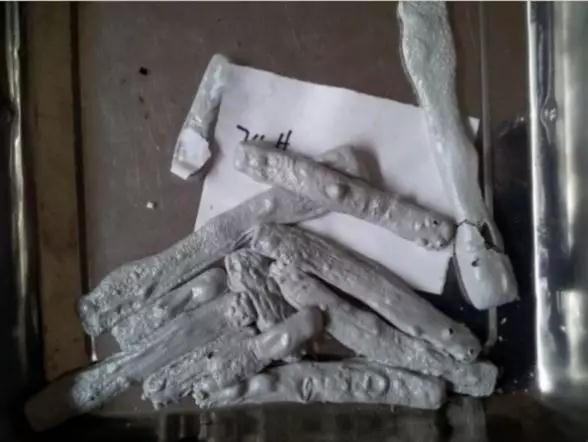

260℃，停留5分鐘后對空注射：
C公司無鹵阻燃PC/ABS 濃煙滾滾
AN9000 略有輕煙
為了防止鐵的螺絲生銹，螺絲廠家會在螺絲表面覆上防銹油。防銹油一般含有汽油、煤油以及脂肪酸、堿土金屬鹽等酸堿性物質。
為了讓螺柱和螺絲結合更緊固，有些制造廠會在螺柱螺母結合處滴入螺紋緊固劑，它含有丙烯酸酯、馬來酸、乙酰苯肼等物質。
而上面這些化學物質可能會造成無鹵阻燃PC/ABS的腐蝕和開裂。

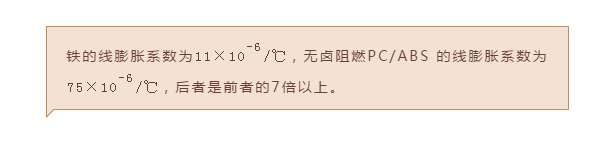

塑料和金屬因?yàn)闊崤蛎浵禂?shù)不同，在熱脹冷縮時由于收縮量不同導致的應力開裂也是螺絲孔開裂的一個原因。
當自攻螺絲進入螺絲孔時，一般會處于過盈狀態，也就是說塑料螺孔處于膨脹狀態。當溫度變冷時，金屬螺絲收縮量較小，而塑料螺孔收縮量較大，螺孔就可能會因?yàn)槭湛s應力引發開裂。這也是冬天的時候更容易發生螺絲孔開裂的原因。

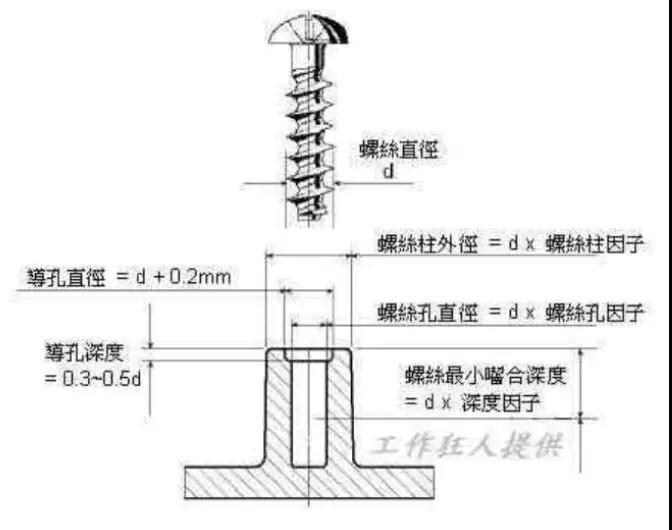

螺絲孔設計不合理主要體現在導孔設計、螺孔深度、螺孔內徑與螺絲過盈、螺孔厚度等方面。
我們旋入螺絲時，經常有螺絲斜著進入的情況，就容易造成螺孔破裂。為防止螺絲導入時方向偏差而導致開裂，必須設計導孔以導正螺絲鎖入。
另外，自攻螺絲進入時，會切削出來塑料碎屑，這些碎屑擠壓可能導致螺絲孔爆裂，所以螺孔長度必須比螺絲長度長，以容納被自攻螺絲切削出來的塑膠屑。
而且，為了防止背面出現縮印，在設計時一般會將螺絲柱厚度設計的比較薄，這也是螺絲柱容易開裂的原因之一。
